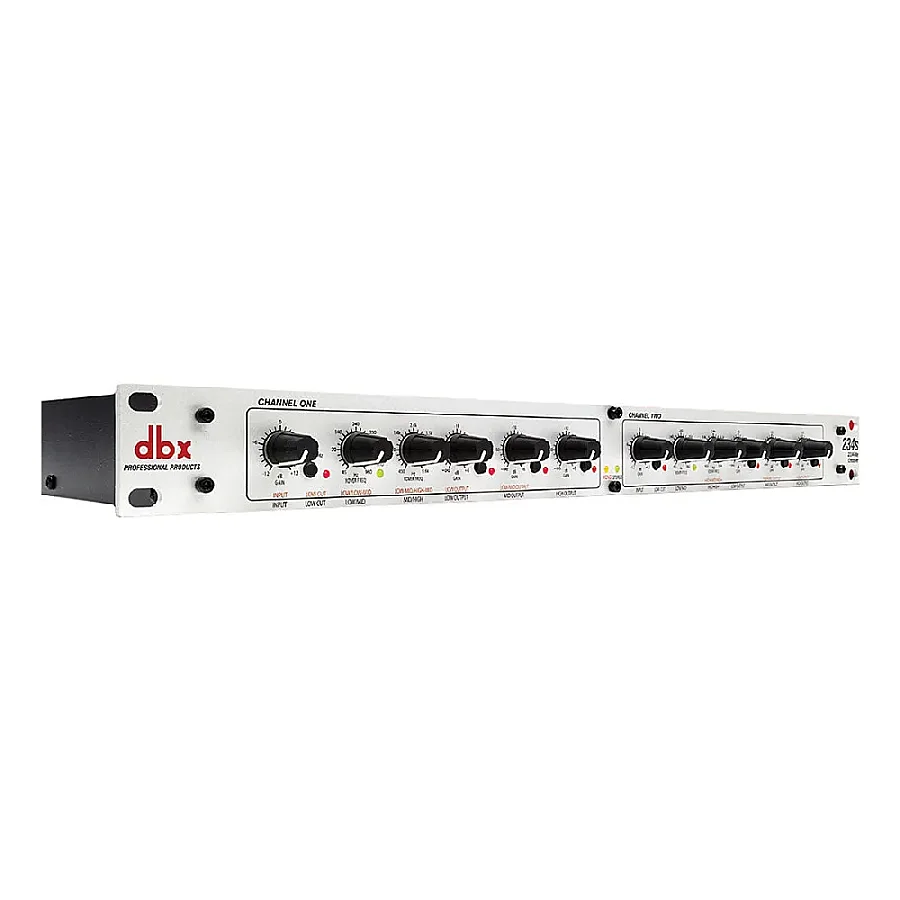

dbx 234xs Aktif Crossover Frekans Bölücü canlı sahne ve PA ses sistemlerinde frekansları hoparlörlerin sürücü karakteristiğine göre hatasız bölmek için üretilmiştir. Cihaz arka panelindeki mod anahtarı ile stereo iki/üç yollu veya mono dört yollu crossover mimarisine kolayca dönüştürülebilir. Donanımdaki Linkwitz-Riley yirmi dört desibel eğimli filtreler ve arka paneldeki on kat frekans çarpanı tüm frekans geçişlerini pürüzsüzleştirir. Ön paneldeki bağımsız seviye, kırk hertz alçak geçiren filtre ve çıkış faz ters çevirme anahtarları hoparlör kuleleri arasındaki zaman hizalamasını doğrusal tutar. Dengeli altı adet XLR çıkış soketi barındıran bu profesyonel işlemci, mono subwoofer toplam hattı (LF Sum) ile güçlü akustik performans üretir.
dbx 234xs; büyük ölçekli canlı ses performansları, profesyonel turne sistemleri, konser salonları ve çok yollu stüdyo monitör kurulumları için tasarlanmış, üstün sinyal ayrımı sunan çift kanallı profesyonel bir aktif frekans bölücüdür (crossover). Bir crossover cihazının temel görevi; mikserden gelen tam bant genişliğindeki ana ses sinyalini, hoparlör sürücülerinin (subwoofer, woofer, midrange, tweeter) en ideal çalışma ve frekans üretim aralıklarına (optimum frequency-reproduction range) göre spesifik alt frekans bantlarına bölmektir. Bu sayede güç amplifikatörleri tüm enerjilerini yalnızca sürülebilecekleri frekans bandına harcar; ses sistemindeki harmonik bozulmalar, kırpılmalar ve sürücü zorlanmaları tamamen engellenerek maksimum ses berraklığı ve akustik netlik elde edilir.

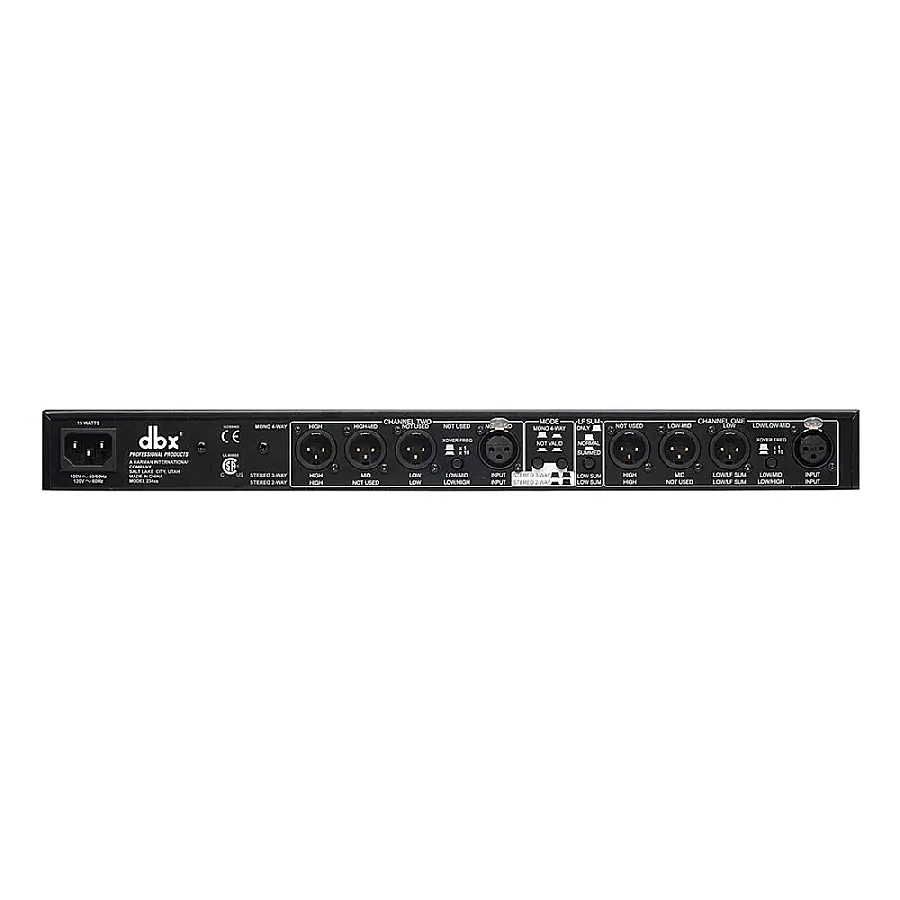

Cihaz, arka panelinde yer alan mod seçim anahtarları sayesinde iki kanallı Stereo 2-Yollu, Stereo 3-Yollu veya tek kanallı Mono 4-Yollu (Mono 4-Way) çalışma düzeneklerine kolayca yapılandırılabilir. Donanım altyapısında yer alan oktav başına 24 dB eğimli Linkwitz-Riley durum değişkenli filtreler, frekansların birleşme noktalarında faz kayması veya akustik çökme meydana getirmeden kusursuz bir geçiş eğrisi sunar. Her iki kanalda da bulunan arka panel x10 frekans çarpanı (range switch) anahtarları, kesim frekans aralığını on katına çıkararak sistemi çok yollu hoparlör kuleleri için esnek hale getirir. Ön paneldeki bağımsız 40Hz alçak geçiren (low-cut) filtreler sahne içi mekanik bas sarsıntılarını elerken, her bir çıkış için ayrılmış bağımsız faz ters çevirme (Phase Invert) ve kazanç seviyesi (Level) kontrolleri hoparlörler arasında kusursuz bir zaman hizalaması kurmanızı sağlar.
| dbx 234xs Aktif Crossover Teknik Özellikler | |
| Filtre Teknolojisi ve Eğim | Linkwitz-Riley, Oktav Başına 24 dB (24 dB/octave), Durum Değişkenli (State-Variable) |
| Çalışma Modları | Stereo 2-Yollu (Low/High), Stereo 3-Yollu (Low/Mid/High) veya Mono 4-Yollu (Low/Low-Mid/High-Mid/High) |
| Stereo Kesim Frekansları | Low/High ve Low/Mid: 45 Hz - 960 Hz (x10 aktifken 450 Hz - 9.6 kHz); Mid/High: 450 Hz ile 9.6 kHz arası sabit |
| Mono Kesim Frekansları | Low/Mid ve Mid/High: 45 Hz - 960 Hz (x10 ile 450 Hz - 9.6 kHz); High-Mid/High: 450 Hz ile 9.6 kHz arası sabit |
| Analog Giriş Soketleri | 2 x XLR Dişi (Pin 2 Hot); Empedans: Dengeli 50 kOhm, Dengelenmemiş 25 kOhm; Maksimum Giriş Seviyesi: >+21 dBu |
| Analog Çıkış Soketleri | 6 x XLR Erkek (Pin 2 Hot); Empedans: Dengeli 60 Ohm, Dengelenmemiş 30 Ohm; Maksimum Çıkış Seviyesi: >+20 dBu (600 Ohm veya üstü yüklere) |
| Sistem Frekans Tepkisi | Genel Aralık: <3 Hz ile >90 kHz arası (+0 / -3.0 dB); Efektif Sinyal Bant Genişliği: 20 Hz ile 20 kHz arası (+0 / -0.5 dB) |
| Sinyal-Gürültü Oranı (SNR) | Referans +4 dBu, 22 kHz Ölçüm Bant Genişliğinde; Stereo Mod: >94 dB (Low), >93 dB (Mid), >90 dB (High Çıkış); Mono Mod: >94 dB (Low), >94 dB (Low-Mid), >92 dB (High-Mid), >88 dB (High) |
| Dinamik Aralık / Sızıntı | Dinamik Aralık: Herhangi bir çıkışta >106 dB unweighted; Kanallar Arası Sızıntı (Crosstalk): < -80 dB (20 Hz - 20 kHz) |
| Toplam Harmonik Bozulma (THD) | +4 dBu ve 1 kHz sinyalde <%0.004; +20 dBu ve 1 kHz sinyalde <%0.04 |
| Sinyal Birleştirme Seçeneği | LF Sum (Arka panel anahtarı ile düşük frekansları mono toplayarak subwoofer hattı oluşturabilme) |
| Donanımsal Filtre ve Kontroller | Ön panelde her kanal için bağımsız 40Hz Low Cut filtresi, her çıkış için bağımsız kazanç potu ve her çıkış için bağımsız 180° Faz anahtarı |
| Görsel Durum İndikatörleri | Stereo/Mono mod durumu, Low Cut aktivasyonu, x10 çarpan modu ve Phase Invert faz ters çevirme durumları için atanmış bağımsız LED'ler |
| Güç Girişi / Standartlar | 100 VAC ~ 50/60 Hz, 120 VAC ~ 60 Hz evrensel trafo şebeke girişi; Maksimum 15W Güç Tüketimi; CSA NRTL/C ve CE onaylı |
| Boyutlar ve Ağırlık | 483 x 175 x 45 mm (19 inç Standart 1U Rack Tipi Kabin); Ağırlık: 1.8 kg (4.0 lb) |
| Kutu İçeriği | dbx 234xs Crossover Ünitesi, Standart AC Güç Kablosu |
