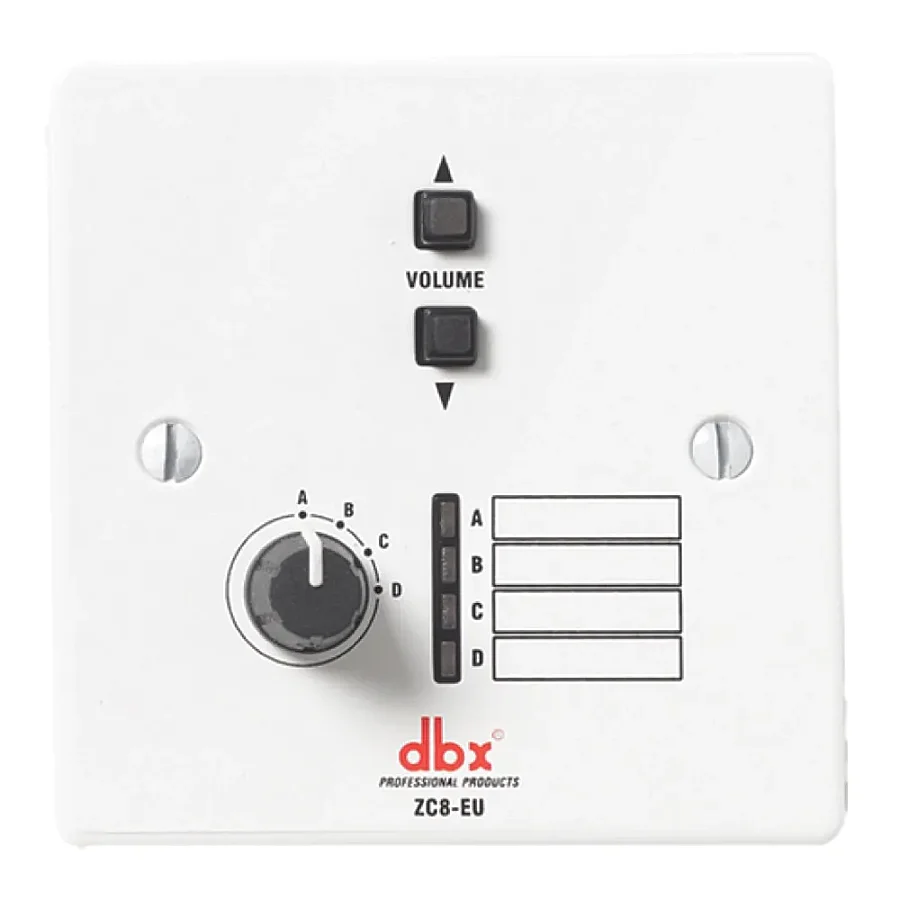

dbx ZC8 EU Duvar Tipi Uzaktan Ses ve Kaynak Kontrol Paneli ticari alanlardaki ses bölgelerinin kaynak seçimini ve volüm seviyelerini lokal olarak yönetmek için Avrupa standartlarında üretilmiştir. Cihaz analog DC voltaj mantığıyla çalışarak ZonePRO dijital sinyal prosesörlerine çift fonksiyonlu bir mantıksal kontrol entegrasyonu sağlar. Gövdesindeki iki adet RJ-45 konnektör ve yerleşik DIP anahtarları bütçe dostu CAT5 ağ kablolarıyla zincirleme veya harici ZC-BOB modülüyle paralel bağlantıyı destekler. Yazılımla programlanan bu zarif panel, basmalı aşağı/yukarı volüm düğmeleri ve kademeli döner kaynak seçici anahtarı ile yüzlerce metre mesafeden güvenli bölge kalibrasyonu sunar.
dbx ZC8 EU; oteller, restoranlar, spor kompleksleri, konferans salonları ve kurumsal binalar gibi çok bölgeli ticari ses dağıtım şebekelerinde ses kaynaklarını ve volüm seviyelerini yerinden yönetmek için geliştirilmiş Avrupa standartlarında (EU) duvar tipi bir uzaktan bölge kontrol panelidir. dbx ZonePRO dijital sinyal işlemci ailesinin kullanım senaryolarını zenginleştirmek ve genişletmek amacıyla mimari projelere entegre edilir. Sistem entegratörleri ve yüklenici firmalar için son derece basit ama bir o kadar zarif ve düşük maliyetli çözümler sunan bu donanım, analog DC voltaj mantığıyla çalışarak ses hatlarında parazit veya dalgalanma oluşturmadan kararlı bir bölge yönetimi sağlar.
Kontrol paneli; bilgisayar yazılımı üzerinden programlanabilen basmalı buton tipi aşağı/yukarı (up/down) ses seviyesi ayarı ile dairesel döner komütatörlü kaynak seçim (rotary switch source selection) fonksiyonunu tek bir gövdede birleştirir. Her yerde kolayca bulunabilen bütçe dostu standart CAT5 veya CAT5E ağ kabloları ve evrensel kabul görmüş RJ-45 konnektör tipleri ile bağlanır. Cihaz üzerinde zincirleme (daisy-chain) bağlantıya imkan tanıyan iki adet RJ-45 soketi yer alır. Arka gövdesindeki donanımsal DIP anahtarları, her bir kontrol paneline benzersiz bir kimlik (ID) atanmasını sağlayarak ana işlemci ünitesinin panelleri hatasız tanımasını sağlar. Sinyal kalitesini ve veri akışını korumak adına, üç adet kontrol panelinin seri bağlandığı senaryolarda 182.8 metre (600 ft), altı adet panelin seri bağlandığı senaryolarda ise 91.4 metre (300 ft) kablo mesafesi desteklenir. İsteğe bağlı dbx ZC-BOB paralel bağlantı modülü (break-out box) kullanıldığında ise, 6 adede kadar duvar paneli paralel hat üzerinden 304.8 metre (1000 ft) uzaklığa kadar kayıpsız taşınabilir.
| dbx ZC8 EU Duvar Tipi Kontrol Paneli Teknik Özellikler | |
| Ürün Sınıfı ve Form Faktörü | Avrupa Standartlarında (EU / Sıva Altı ve Sıva Üstü Kutularla Uyumlu) Duvar Tipi Uzaktan Ses ve Kaynak Seçim Kumandası |
| Uyumlu Cihaz Modelleri | Tüm dbx ZonePRO Serisi (ZonePRO 640, 641, 640m, 641m, 1260, 1261, 1260m vb.) Dijital Sinyal İşlemcileri |
| Kontrol Parametreleri | Yazılımla Programlanabilir Basmalı Volüm Butonları (Up/Down) ve Yazılımla Programlanabilir Döner Kademeli Kaynak Seçim Anahtarı |
| Bağlantı Konnektörleri | 2 x RJ-45 Portu (Zincirleme bağlantı ve harici panellere sinyal köprüleme desteği için) |
| Cihaz Kimliklendirme Sistemi | İşlemci bağlantısı öncesinde benzersiz panel kimlik kodlaması için yerleşik fiziksel DIP Anahtarları (DIP Switches) |
| Çalışma Mantığı (Kontrol Tipi) | Analog DC Voltaj Algılama ve Mantıksal Yazılım Tetikleme Altyapısı |
| Seri Bağlantı Kablo Mesafeleri | Toplam hat uzunluğu bağlı panel sayısına göre değişir; Örnek 1: Üç (3) adet duvar paneli zincirleme bağlandığında maksimum 182.8 metre (600 ft) Örnek 2: Altı (6) adet duvar paneli zincirleme bağlandığında maksimum 91.4 metre (300 ft) |
| Paralel Bağlantı Özelliği | İsteğe bağlı harici dbx ZC-BOB ünitesi kullanılarak; 6 adede kadar duvar paneli paralel hattı ile maksimum 304.8 metre (1000 ft) mesafeye kadar kayıpsız iletim |
| Önerilen Kablo Standartları | Nominal olarak 28.6 Ohm/M (Ohm/1000ft.) doğru akım direncine (DCR) sahip, VW-1 veya daha yüksek yangın dayanım sınıfında CAT5 veya CAT5E bükümlü çift ağ kablosu |
| Uluslararası Güvenlik Onayları | UL 60065, IEC 60065, EN 55013, E60065 kurumsal elektronik standartları ile tam uyumluluk |
