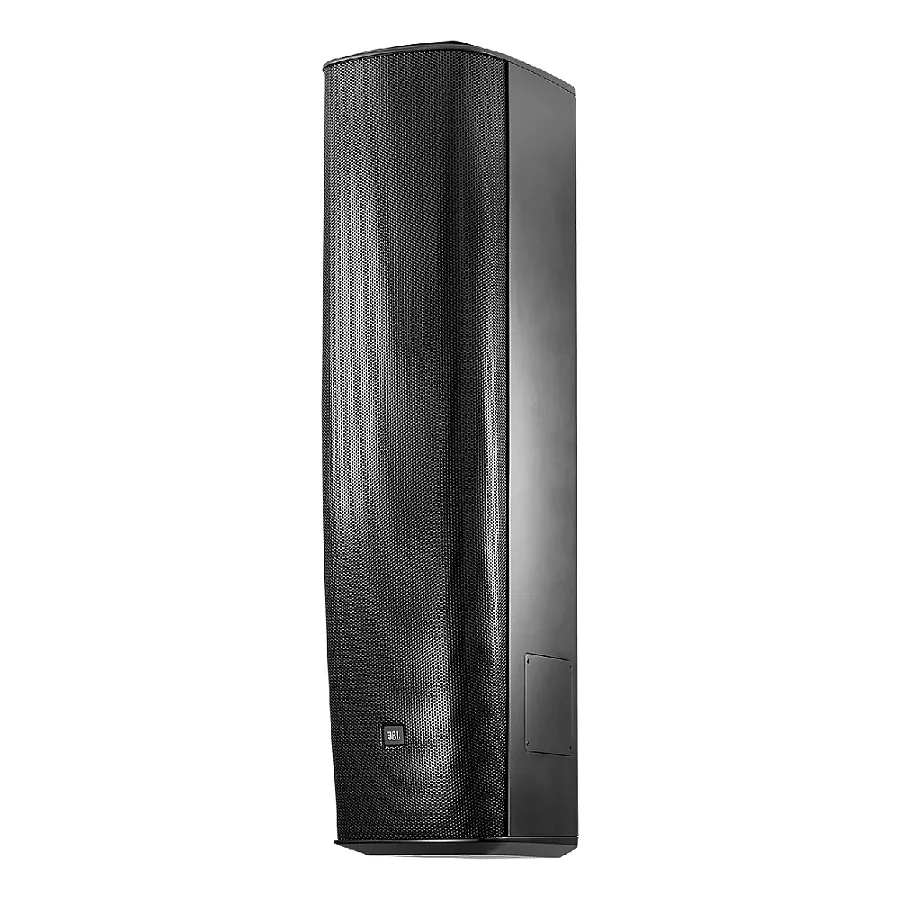

JBL CBT 1000, harici DSP ihtiyacı olmaksızın dikey hüzmeleme özelliklerini 16 farklı varyasyonda ayarlayarak salon geometrisine kusursuzca eşleyen iki yollu bir sütun line array hoparlördür. Altı adet 6.5" bas ve yirmi dört adet 1" tiz sürücüsüyle 6000W zirve gücüne ulaşarak 137 dB ses basınç seviyesi üretir. Patentli dalga kılavuzu yakın mesafede 160°, uzak mesafede ise 100° yatay dağılım sunar. Asimetrik dikey kapsama yeteneği, uzak alanlara daha yoğun ses aktararak dinleme alanının tamamında homojen bir SPL dengesi kurar. Müzik ve konuşma modu anahtarıyla karakter değiştirebilen ürün, fiberglas takviyeli kabini ve IP-55 dış mekan sertifikasıyla olumsuz hava koşullarında performansını korur.
JBL CBT 1000, yeni nesil kapsama alanı kontrolü ve patentli Constant Beamwidth Technology™ (Sabit Demet Genişliği Teknolojisi) mimarisini temel alan, ayarlanabilir dikey kapsama alanına ve konik yatay dalga kılavuzuna sahip üst düzey bir pasif sütun hoparlör sistemidir. Düz form faktörlü geleneksel sütun hoparlörlerin aksine, karmaşık analog hüzmeleme (beamforming) ve genlik sivriltme yöntemlerini kullanarak dar dikey fırlatma kusurlarını ve kapsama alanı dışı lob oluşumlarını tamamen ortadan kaldırır. Bu üstün yönlendirilebilirlik kontrolü, oditoryumlar, ibadethaneler, ulaşım terminalleri ve akustik açıdan zorlu, yankılanmanın yüksek olduğu tüm mimari alanlarda ses enerjisinin dinleyicilere kusursuz ve homojen bir şekilde iletilmesini sağlar.
CBT 1000, harici bir dijital sinyal işlemciye (DSP) ihtiyaç duymadan, hoparlör arkasındaki fiziksel anahtarlar vasıtasıyla ayarlanabilen bağımsız dört farklı "Yukarı Doğru Hüzme" (Pattern Up) ve dört farklı "Aşağı Doğru Hüzme" (Pattern Down) açısı sunar. Bu sayede toplamda 16 farklı dikey kapsama kombinasyonu elde edilerek salonun geometrisine tam uyum sağlanır. Asimetrik dikey kapsama ayarları, ses enerjisini salonun yakın bölgelerinden ziyade uzak noktalarına daha yoğun bir şekilde yönlendirerek ön sıradan arka sıraya kadar son derece tutarlı bir ses basınç seviyesi (SPL) yaratır. Ayrıca, patent başvurusu yapılmış Konik Yatay Dalga Kılavuzu (Tapered Horizontal Waveguide) tasarımı sayesinde; yakın mesafe için çok geniş (160°), orta mesafe için 130° ve uzak mesafe için daha dar (100°) yatay dağılım sunarak odanın hem ön hem de arka köşelerinde mükemmel kapsama sağlar ve duvarlardan kaynaklanan istenmeyen ses yansımalarını en aza indirir.

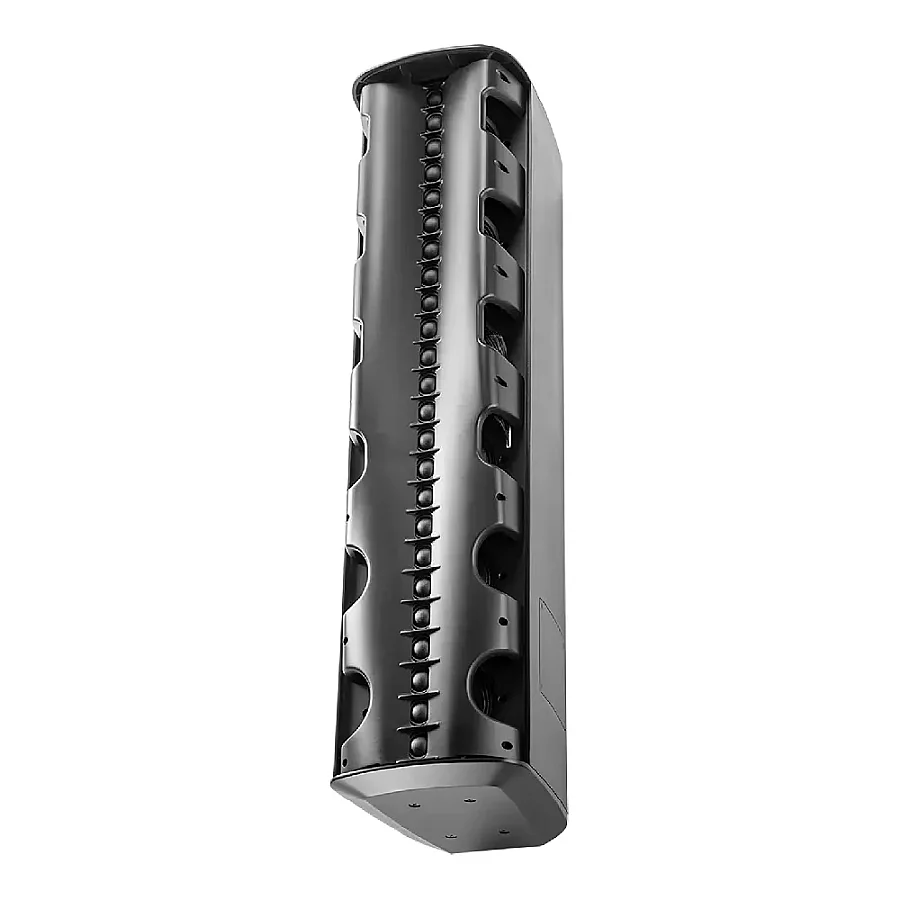

Sistem bünyesinde altı adet 6.5 inç (165 mm) yüksek performanslı neodimyum düşük frekans (LF) sürücüsü ve yirmi dört adet 1 inç (25 mm) neodimyum yüksek frekans (HF) sürücüsü barındırır. İki yollu koaksiyel tasarım, 45 Hz ile 20 kHz arasında oldukça geniş bir frekans bandı sunarken, düşük kırınımlı ön panel yapısı frekans tepkisindeki düzensizlikleri engeller. Sürücülerin hafif neodimyum motorları, bakır kaplı kutup uçları ve kaplamalı diyafram malzemeleri neme, UV ışınlarına ve tuza karşı tam direnç gösterir. İsteğe bağlı MTC-PC2 terminal kapağı ile kurulduğunda IP-55 çevresel koruma sınıfına ulaşan cihaz, 200 saatlik ASTM G85 asitli hava/tuz spreyi testlerini başarıyla geçmiştir. Toz boya kaplı kalın alüminyum ön ızgarası paslanma riskini ortadan kaldırarak hem dış mekan sabit kurulumlarında hem de zorlu mobil etkinliklerde güvenli bir kullanım sunar.
| JBL CBT 1000 İki Yollu Sütun Tipi Line Array Hoparlör Teknik Özellikleri | |
| Bileşenler / Sürücüler | 6 adet 165 mm (6.5 inç) LF Sürücüsü 24 adet 25 mm (1 inç) HF Sürücüsü |
| Düşük Frekans (LF) Sürücü Detayları | Hafif neodimyum motor, 50 mm (2.0 inç) ses bobini çapı, akı modülasyonunu minimize eden bakır kaplı kutup uçları, 16 mm uzunluğunda doğrusal bobin, sönümlü dokuma kumaş surround, neme/UV ışınlarına/tuza dayanıklı kaplamalı koni, manyetik zırhlı yapı |
| Yüksek Frekans (HF) Sürücü Detayları | Neodimyum mıknatıs, korumalı muhafaza, neme, UV ışınlarına ve tuza dayanıklı kaplamalı diyafram |
| Frekans Aralığı (-10 dB) | 45 Hz – 20 kHz |
| Nominal Empedans | 4 ohms (1 kHz üzerinde 4 ohms; 800 Hz altında 8 ohms) |
| Güç Kapasitesi | 1500 W Sürekli / 6000 W Peak (2 saat); 1000 W Sürekli / 4000 W Peak (100 saat) |
| Maksimum Giriş Voltajı | 65.0 Volts RMS (2 saat), 130.0 Volts Peak |
| Hassasiyet (2.83V @ 1m) | En yüksek ayarda: 102 dB ("Point" yukarı/aşağı, Konuşma modu, serbest alanda) En düşük ayarda: 95 dB ("Medium" yukarı, "Downfill" aşağı, Müzik modu, serbest alanda) |
| Maksimum SPL (En Yüksek Yönlendirilebilirlik) | Konuşma EQ (Speech): 131 dB sürekli ortalama pembe gürültü, 134 dB sürekli program, 137 dB Peak Müzik EQ (Music): 127 dB sürekli ortalama pembe gürült, 130 dB sürekli program, 133 dB peak |
| Maksimum SPL (En Düşük Yönlendirilebilirlik) | Konuşma EQ (Speech): 128 dB sürekli pembe gürültü, 131 dB program, 134 dB peak Müzik EQ (Music): 124 dB sürekli pembe gürültü, 127 dB program, 130 dB peak |
| Dikey Kapsama Ayarları (3 kHz'de) | Pattern UP (Yukarı) Seçenekleri: "Point" (-6dB @ +7°), "Tight" (-6dB @ +9°), "Narrow" (-6dB @ +10°), "Medium" (-6dB @ +13°) Pattern DOWN (Aşağı) Seçenekleri: "Point" (-6dB @ -7°), "Narrow" (-6dB @ -10°), "Broad" (-6dB @ -17°), "Downfill" (-6dB @ -20°) |
| Yatay Kapsama Alanı | Konik Yatay Dalga Kılavuzu ile sürekli değişken: Üst bölüm (Uzak mesafe) 100°, Orta bölüm 130°, Alt bölüm (Yakın mesafe) 160° |
| Önerilen Yüksek Geçirgen Filtre | 35Hz, 24 dB/oktav veya daha yüksek |
| Değiştirilebilir Ses Karakteri | Müzik modunda düz (flat) frekans tepkisi, konuşma modunda orta frekans belirginleştirme (mid-range varlık zirvesi) |
| Dış Mekan Koruma Sınıfı | Opsiyonel MTC-PC2 kapak ile IP-55 (IEC529). ASTM G85 uyarınca asitli hava/tuz spreyine 200 saat dayanım. Toz boyalı alüminyum 1050 ön ızgara. |
| Kabin Yapısı ve Tasarım | Fiberglas takviyeli ABS kabin, düşük kırınımlı ön panel. Mimari dekorlara uyumlu ince tasarım. |
| Duvar Braketi ve Montaj | Kutuya dahil iki parçalı döner/eğimli duvar braketi; +/- 45 derece sürekli değişken sağ-sol dönüş ve 1 derecelik hassas kademelerle +/- 15 derece dikey eğim sunar. Arka panelde endüstri standardı 127 x 70 mm dizilimde 14 adet M8 montaj noktası, üst kapakta 4 adet ve alt kapakta 4 adet M8 asma vidası yuvası mevcuttur. |
| Boyutlar (Y x G x D) | 1020 mm x 250 mm x 345 mm (40.2 in x 9.9 in x 13.6 in) |
| Ağırlık | Net: 24.5 kg (54 lbs) | Brüt/Kargo: 38.6 kg (85 lbs) |
| Kutu İçeriği | 1 x JBL CBT 1000 Hoparlör, 1 x İki Parçalı Döner/Eğimli Duvar Braketi |
| Opsiyonel Aksesuarlar | MTC-PC2 terminal paneli kapağı, MTC-CBT1K-ACC1 aksesuar kiti (2 adet MTC-CBT-FM3 gömme montaj braketi ve 1 adet MTC-CBT-OS3 ofset braket içerir), MTC-CBT-SUS3 askı braketi kiti (üst ve alt bağlantı noktaları için 2 adet) |
