JBL CBT 70JE-1 line array uzatma modülü, ana hoparlöre bağlandığında bas frekans tepkisini 45 Hz'e indirerek güçlü alt frekans performansı sağlar. Bünyesindeki dört adet 5" neodimyum sürücü ve 2000W zirve güç kapasitesiyle sistemin ses çıkış limitlerini ve hassasiyetini üst seviyeye taşır. Özel analog hüzmeleme yeteneği sayesinde sistem bütünlüğünde dikey kapsama alanı kontrolünü 200 Hz'e kadar genişleterek eksen dışı ses bozulmalarını minimuma indirir. Fiberglas takviyeli kabini ve alüminyum ızgarası, taşınabilir etkinliklerde veya sabit dış mekan kurulumlarında uzun ömürlü koruma sunar. Bağlantı kapağıyla IP-55 sınıfına ulaşan ürün, neme ve hava koşullarına tam direnç gösterir.

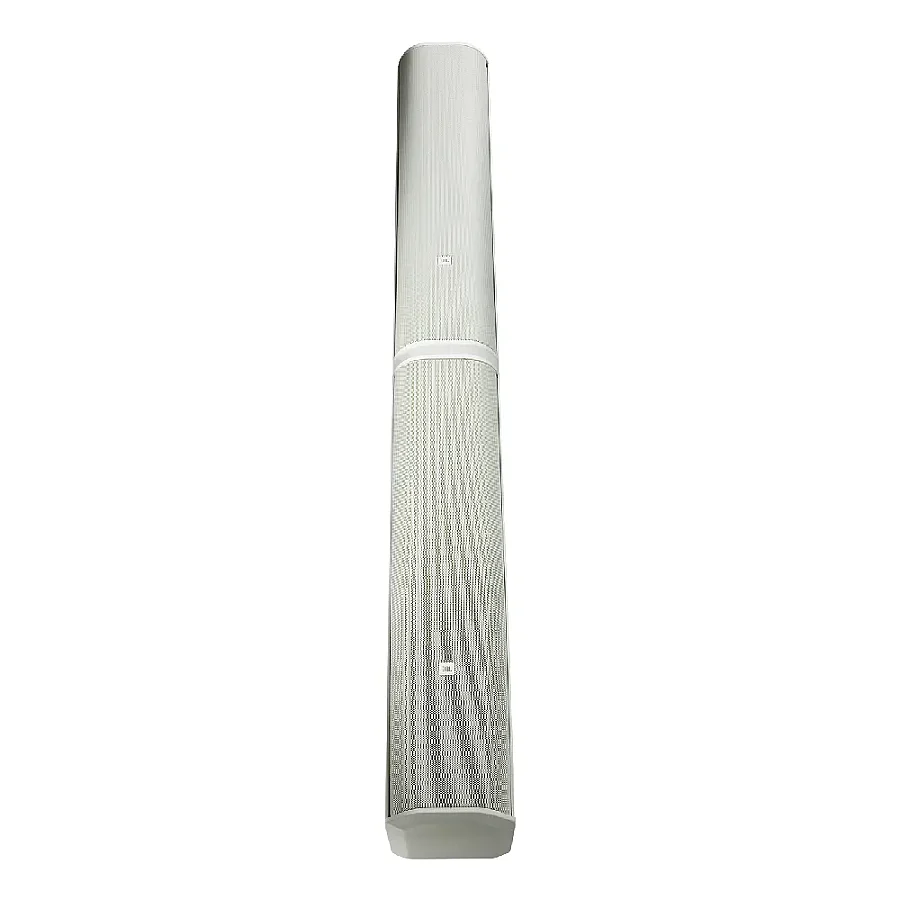

JBL CBT 70JE-1, CBT 70J-1 line array sütun hoparlörü ile birlikte kullanılmak üzere özel olarak tasarlanmış bir düşük frekans (bas) uzatma modülüdür. Sert, fiberglas takviyeli ABS kabin içerisinde yer alan bu ünite; bağlandığı ana hoparlör sisteminin bas tepkisini genişletir, kapsama alanı kontrolünü artırır ve maksimum ses çıkış seviyelerini (SPL) yükseltir. Sistem, gelişmiş analog hüzmeleme (beamforming) ve genlik sivriltme (amplitude tapering) yöntemlerini kullanan Constant Beamwidth Technology™ (Sabit Demet Genişliği Teknolojisi) sayesinde, pasif sütun hoparlörlerde sıklıkla karşılaşılan dar dikey hüzmelenme ve kapsama alanı dışı lob oluşumlarını engelleyerek homojen bir dikey kapsama alanı sunar.
CBT 70JE-1 bünyesinde dört adet 5 inç (130 mm) yüksek performanslı düşük frekans (LF) sürücüsü ve bu sisteme özel olarak geliştirilmiş dahili bir frekans bölücü (crossover) devre barındırır. Sürücüler, 38 mm (1.5 inç) çapında ses bobinlerine ve hafif, çift mıknatıslı neodimyum motor yapısına sahiptir. Bu çift mıknatıslı tasarım, kompakt bir gövdede maksimum akı sağlarken, manyetik olarak zırhlanmış yapı ve doymuş kutup uçları sayesinde akı modülasyonunu azaltarak distorsiyonu en alt düzeye indirir. Sürücülerin kaplamalı diyafram malzemeleri neme, UV ışınlarına ve tuza karşı yüksek direnç göstererek cihaza dış mekan kullanım yeteneği kazandırır.
Ürün, isteğe bağlı MTC-PC2 terminal paneli kapağı ile kurulduğunda IEC529 standartlarına göre IP-55 koruma sınıfı derecesine ulaşır. 200 saatlik ASTM G85 asitli hava/tuz spreyi testlerinden başarıyla geçen cihaz, dış mekanlarda paslanmadan güvenle kullanılabilir. Kalın ve ağır hizmet tipi alüminyum ön ızgarası, taşınabilir etkinlik uygulamalarındaki darbelere karşı ekstra koruma sağlar. Kutu içeriğinde yer alan bağlantı plakası (coupler plate), CBT 70J-1 ve CBT 70JE-1 ünitelerini uç uca güvenli bir şekilde birleştirir. Bu plaka üzerindeki dişli yuvalar OmniMount 60.0 ve 120.0 serisi braketlerin yanı sıra ana hoparlörle birlikte gelen döner/eğimli duvar braketini de destekler. Ayrıca asma/süspansiyon uygulamaları için gövde üzerinde 12 adet ek M6 montaj noktası yer almaktadır.
| JBL CBT 70JE-1 Sütun Tipi Line Array Hoparlör Uzantısı Teknik Özellikleri | |
| Bileşenler / Sürücüler | 4 adet 130 mm (5 inç) Alçak Frekans (LF) Sürücüsü |
| Sürücü Detayları | Çift mıknatıslı neodimyum motor, 38 mm (1.5 inç) ses bobini çapı, 16 mm (0.63 inç) bobin uzunluğu, kaplamalı neme/UV ışınlarına dayanıklı diyafram ve sızdırmaz kağıt koni |
| Frekans Aralığı (-10 dB) | 45 Hz – 700 Hz (CBT 70J-1 ile birleştirildiğinde bas tepkisini 45 Hz'e kadar genişletir) |
| Kapsama Alanı Kontrolü | CBT 70J-1 ile birleştirildiğinde; ±20° kontrol için 400 Hz'e kadar, güçlü eksen dışı sönümleme için 200 Hz'e kadar kapsama kontrolünü genişletir |
| Hassasiyet (2.83V @ 1m) | 90 dB tam alan (full-space), 96 dB yarım alan (half-space) (65 Hz - 300 Hz frekans aralığında) |
| Nominal Empedans | 8 ohm |
| Güç Kapasitesi | 500 W Sürekli / 2000 W Peak (2 saat); 350 W Sürekli / 1400 W Peak (100 saat) |
| Maksimum SPL | 117 dB |
| Dahili Filtre / Crossover | CBT 70J-1 ile kombinasyon için özel olarak tasarlanmış dahili frekans bölücü ağ |
| Dış Mekan Kullanım Yeteneği | İsteğe bağlı MTC-PC2 panel kapağı ile IP-55 (IEC529 standartlarında). UV, nem ve 200 saatlik ASTM G85 asitli hava/tuz spreyine karşı dayanıklı. Paslanmaz boyalı alüminyum ön ızgara. |
| Kabin Yapısı | Fiberglas takviyeli dayanıklı ABS kabin |
| Montaj Özellikleri | Üniteleri uç uca birleştiren bağlantı plakası (kutuya dahildir). Plaka üzerinde OmniMount 60.0 ve 120.0 serisi duvar montaj braketleri ile CBT 70J-1'in döner/eğimli braketine uygun dişli yuvalar. Asma tertibatı için 12 adet ek M6 montaj noktası. |
| Boyutlar (Y x G x D) | 69.4 cm x 17 cm x 23.7 cm (27.4” x 6.7” x 9.3”) |
| Net Ağırlık | 8.2 kg (18 lb) |
| Kutu İçeriği | 1 x CBT 70JE-1 Hoparlör Uzantısı, 1 x Bağlantı Plakası (Coupler Plate) |
| Opsiyonel Aksesuarlar | MTC-PC2 terminal paneli kapağı, MTC-CBT-SMB1 35 mm hoparlör standı montaj braketi, MTC-CBT-FM2 ince profilli duvar montaj braketi |
