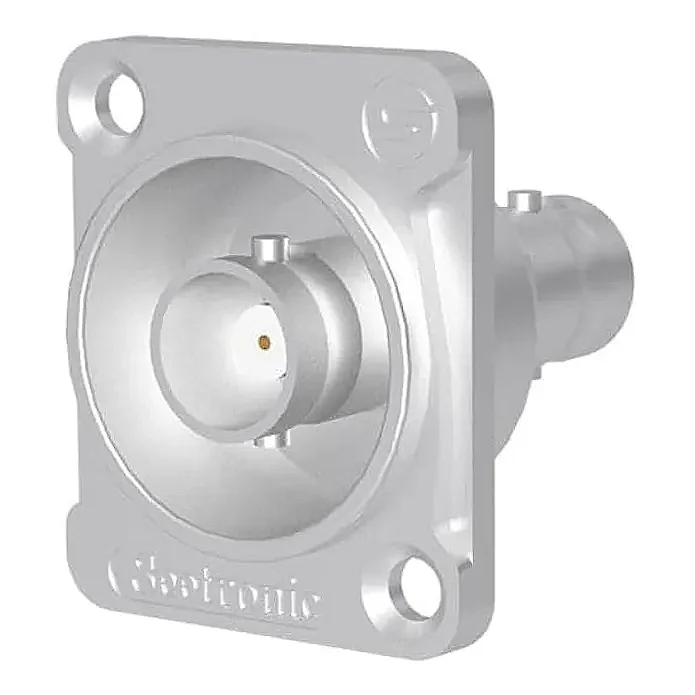

Seetronic MBB75DFG 75 Ohm Panel Tipi BNC Şase Konnektörü

Ürün Kodu : MBB75DFG

! Tanıtım/Proje Ürünüdür

Güncel fiyat ve stok bilgisi için telefonla arama kabul edilmemektedir. Taleplerinizi WhatsApp üzerinden ya da satis@muzikdoktoru.com e-posta adresimiz aracılığıyla iletmenizi rica ederiz. Yazılı taleplere en kısa sürede dönüş sağlanmaktadır.

WhatsApp ile Fiyat Al E-Posta ile Teklif Al

Öne Çıkan Bilgiler

Seetronic MBB75DFG 75 Ohm panel tipi BNC şase konnektörü, gerçek 75Ω empedans yapısı ve nikel kaplamalı metal D-tipi gövdesi ile HDTV ve SDI dijital video altyapılarında kayıpsız veri transferi sağlar. Ön tarafta darbelere karşı koruma sunan gömme montaj mimarisi, arka tarafta ise lehim gerektirmeyen iki yönlü geçiş tasarımı sayesinde patch panel kurulum süreçlerini hızlandırır. Merkezi bağlantı noktasındaki altın kaplama, binlerce takma-çıkarma döngüsünde bile oksitlenmeyi önleyerek sinyal iletim kararlılığını ilk günkü hassasiyetinde korur. Dahili şasi topraklama yapısı, radyo frekans sinyallerini harici elektriksel gürültülerden izole ederek profesyonel yayın ve test laboratuvarı ortamları için üstün performans sunar.

Listeye Ekle Tavsiye Et Fiyat Alarmı

Teslimat Bilgisi: Siparişleriniz, stok ve operasyon yoğunluğuna bağlı olarak sipariş tarihini izleyen 1–3 iş günü içinde kargoya verilmektedir; yoğun dönemlerde bu süre değişebileceğinden lütfen siparişinizi oluştururken bu durumu göz önünde bulundurunuz. Teslimat sırasında kargo paketinde ezilme, ıslanma veya yırtılma gibi fiziksel bir hasar fark ederseniz ya da gitar, keman, davul gibi yüksek hassasiyete sahip ürünlerde dış kutuda hasar olmasa bile darbe kaynaklı iç hasar şüphesi duyarsanız, ürünü mutlaka kargo görevlisiyle birlikte açarak kontrol ediniz. Herhangi bir sorun tespit edilmesi durumunda, teslimat öncesinde kargo görevlisine "Hasar Tespit Tutanağı" tutturulması yasal bir zorunluluktur; bu işlem sayesinde taşıma kaynaklı hasarlarda kargo firması nezdinde tazmin süreci başlatılabilirken, tutanaksız teslim alınan gönderilerde hasarın taşıma aşamasında oluştuğu ispatlanamadığı için sonradan yapılacak bildirimler kabul edilememektedir.

Genel Teknik Bilgilendirme: Ürün sayfalarında yer alan teknik bilgiler, özellikler ve açıklamalar üretici firmaların sağladığı teknik dokümanlar ve katalog verileri esas alınarak hazırlanmıştır. Ürünlerin performansı ve kullanım sonuçları; kullanım şekli, kurulum ortamı, elektrik altyapısı, kullanılan diğer ekipmanlar ve çevresel faktörlere bağlı olarak farklılık gösterebilir. Üretici firmalar ürün özelliklerinde önceden bildirim yapmaksızın değişiklik yapma hakkını saklı tutabilir. Kutu içeriği ve ürünle birlikte sunulan aksesuarlar üretici firma ve dağıtım politikalarına bağlı olarak ülke, bölge veya parti bazında farklılık gösterebilir. Ürün sayfalarında yer alan görseller temsilî amaçlı olabilir ve gerçek ürün, kutu içeriği veya renk tonları görsellerden farklılık gösterebilir.

Seetronic MBB75DFG 75 Ohm Panel Tipi BNC Şase Konnektörü

Seetronic MBB75DFG, yayıncılık (broadcast), televizyon stüdyoları, dijital video aktarım altyapıları ve hassas elektronik ölçüm sistemleri için özel olarak mühendisliği yapılmış, yüksek performanslı bir panel tipi BNC şase konnektörüdür. HDTV, 3G-SDI ve DVD video formatlarının katı sinyal gereksinimlerini tam olarak karşılayan gerçek bir 75Ω (Ohm) empedans tasarımına sahiptir. Bu sayede yüksek frekanslı dijital video ve radyo frekans (RF) sinyal iletimlerinde yansıma, sönümlenme ve veri kayıplarını tamamen engeller. Eşleşen kablo konnektörünün şasiye güvenli bir şekilde topraklanmasını sağlayan (grounded) yapısı, harici elektromanyetik parazitleri (EMI) ve radyo frekans parazitlerini (RFI) sinyal yolundan uzak tutarak maksimum sinyal yalıtımı sunar.

Dayanıklı D-Tipi Gövde ve Kesintisiz Geçiş (Feedthrough) Kolaylığı

Konnektör, endüstri standardı D-tipi (D-shape) nikel kaplamalı sağlam metal bir gövde içine yerleştirilmiştir. Bu standart flanş yapısı, sahne podyumları, rack panelleri ve duvar kutularındaki mevcut montaj yuvalarına kusursuz bir şekilde entegre olmasını sağlar. Panelin ön kısmına sıfıra sıfır oturan gömme montaj (flush mounting) tasarımı, konnektör yuvasını dışarıdan gelebilecek mekanik darbelere ve ezilmelere karşı korur. Arkadan arkaya doğrudan bağlantı imkanı sunan iki yönlü geçiş (feedthrough) mimarisi sayesinde, panelin arkasında herhangi bir lehimleme veya krimp işlemine gerek kalmadan, standart bir erkek BNC kablosu doğrudan arkaya takılarak hızlıca sonlandırılabilir.

Seetronic MBB75DFG 75 Ohm Panel Tipi BNC Şase Konnektörü Teknik Özellikleri
Bağlantı Tipi	BNC Şase (RF Koaksiyel)
Gövde Yapısı	Standart D-Tipi (D-shape flanş), Gömme montaj (Flush mount) korumalı tasarım
Sonlandırma Tipi	Feedthrough (İki yönlü geçiş / Ön ve arka BNC dişi yuva)
Nominal Empedans	Gerçek 75 Ω (HDTV / 3G-SDI / Medya sistemlerine uygun)
Merkezi Kontak Noktası	Yüksek kararlılık sunan korozyona dayanıklı Altın (Au) kaplama
Gövde Malzemesi ve Kaplaması	Yüksek mukavemetli metal döküm şasi, Nikel (Ni) kaplama
Topraklama Özelliği	Şasiye doğrudan bağlı topraklama (Grounded BNC)
Mekanik Kullanım Ömrü	> 1000 takma-çıkarma döngüsü sonrası kararlı sinyal iletimi
Uygulama Alanları	Radyo ekipmanları, televizyon yayın masaları, SDI video dağıtım panelleri ve elektronik test enstrümanları
Paket Bilgisi	1 paket 100 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır.
