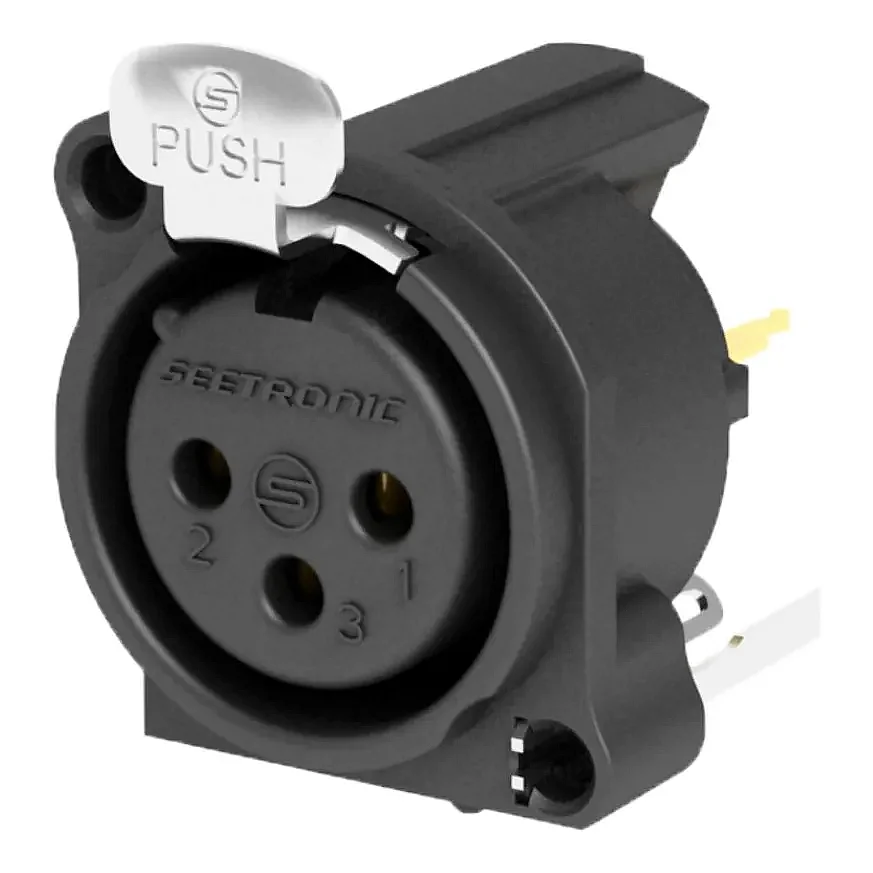

Seetronic SCBDF3-V, dikey montaj mimarisi sayesinde devre kartı yerleşimlerinde alandan maksimum oranda tasarruf sağlayan 3 pinli PCB tipi dişi XLR şase konnektörüdür. Panelin arka kısmından monte edilen kompakt gövdesi cihaz içi montaj süreçlerini hızlandırır. Konnektör gövdesine ve ön panele doğrudan bağlanan bağımsız topraklama kontak sistemi, mükemmel şasi topraklaması ve düşük gürültü performansı sunar. Altın kaplama bakır alaşım kontakları ve mandallı kilitleme mekanizması, binlerce takma döngüsünde bile kayıpsız ve parazitsiz sinyal aktarım kalitesini korur. UL 94-V0 alev geciktirici poliamid gövdesi ve IP40 koruma sınıfı, profesyonel ses, yayın ve endüstriyel AV tasarımlarında üstün güvenlik vadeder.
Seetronic SCBDF3-V, profesyonel ses, yayın (broadcast) ve endüstriyel AV cihazlarının yüksek yoğunluklu dikey baskılı devre kartı tasarımları için özel olarak üretilmiş, üstün performanslı 3 pinli dişi bir XLR şase soketidir. Kompakt yapısı ve dikey PCB montaj (vertical PCB mount) mimarisi sayesinde, cihaz içi yerleşim düzenini optimize ederken mikser, ses kartı ve yönlendirici gibi sistemlerin ön panel alanından maksimum düzeyde tasarruf sağlar. Doğrudan panelin arka kısmından kurulacak şekilde (rear panel mount) tasarlanan bu ürün, seri üretim hatlarında montaj süreçlerini kayda değer oranda kolaylaştırır. Konnektörün en belirgin tasarım avantajlarından biri, hem eşleşen kablo konnektörünün metal dış gövdesine hem de cihazın ön paneline aynı anda bağlanan bağımsız topraklama kontak sistemidir (separate ground contact); bu gelişmiş yapı, güçlü bir şasi topraklaması oluşturarak sinyal yolundaki harici dip gürültülerini ve elektriksel parazitleri tamamen elimine eder.
Konnektörün yüksek kaliteli poliamid gövdesi, UL 94-V0 üst düzey alev geciktirici standardıyla mükemmel bir yangın direnci ve operasyonel güvenlik sunar. İç yapısındaki bakır alaşımlı kontaklar üzerinde yer alan hassas altın (Au) kaplama, elektriksel iletkenliği zirveye taşırken düşük temas direnci (≤ 6 mΩ) ve minimum kapasitans (≤ 4 pF) değerleriyle sinyalin orijinal saflığını korur. Güvenli mandallı kilitleme mekanizması ile hatasız ve sarsıntısız bir kilitlenme sunan ve 1000'den fazla takma-çıkarma döngüsünü kayıpsız karşılayan Seetronic SCBDF3-V, endüstriyel ses tasarımlarınız için uzun ömürlü ve profesyonel bir entegrasyon çözümüdür.
| Seetronic SCBDF3-V 3 Pinli Dikey PCB Tipi Dişi XLR Şase Konnektörü Teknik Özellikleri | |
| Bağlantı Tipi | XLR Soket / Receptacle |
| Cinsiyet | Dişi |
| PCB Kablolama / Montaj | Dikey PCB Montajı (Vertical PCB Mount), Panelin arkasından kurulum |
| Topraklama Yapısı | Eşleşen konnektör gövdesine ve ön panele bağımsız ayrı topraklama kontağı |
| Kontaklar Arası Kapasitans | ≤ 4 pF |
| Kontak Direnci | ≤ 6 mΩ |
| Dielektrik Dayanımı | 1500V DC |
| Yalıtım Direnci | > 10 GΩ (Başlangıç) |
| Kontak Başına Nominal Akım | 6 A |
| Nominal Voltaj | < 50 V |
| Kullanım Ömrü | > 1000 eşleşme döngüsü |
| Takma / Çıkarma Kuvveti | ≤ 20 N / ≤ 20 N |
| Panel Montaj Kriteri | ST2.9×8 mm akıllı vidalar ile 0.45 Nm tork (Maks. panel kalınlığı 3.0 mm) |
| Kilitleme Mekanizması | Mandal kilit (Latch lock) |
| Gövde Malzemesi | Poliamid (Polyamide) |
| Kontak Malzemesi ve Kaplaması | Bakır alaşımı (Copper alloy), Altın (Au) kaplama |
| Alev Geciktirici Sınıfı | UL 94-V0 |
| Sıcaklık Aralığı | -30°C ile +80°C arası |
| Koruma Sınıfı | IP40 |
| Lehimlenebilirlik | IEC 68-2-20 standardına uygundur |
| Standartlar | IEC 61076-2-103 |
| Paket Bilgisi | 1 paket 50 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır. |
