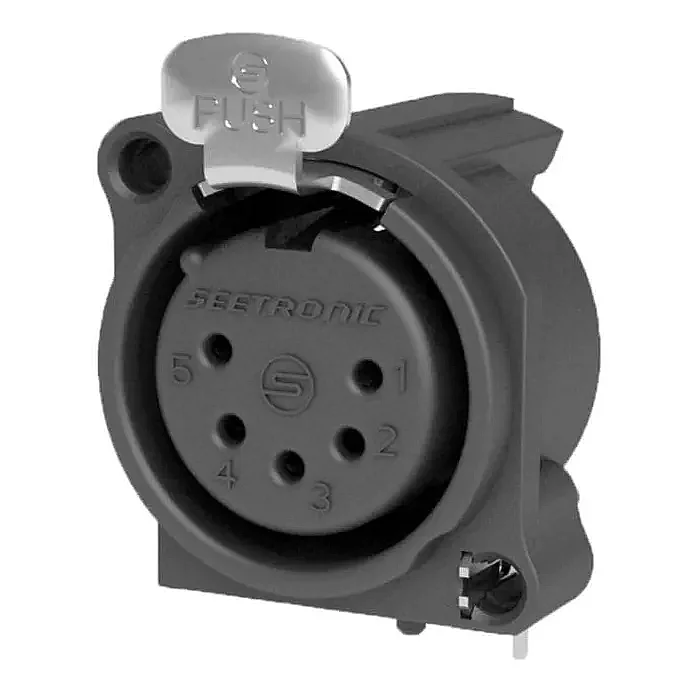

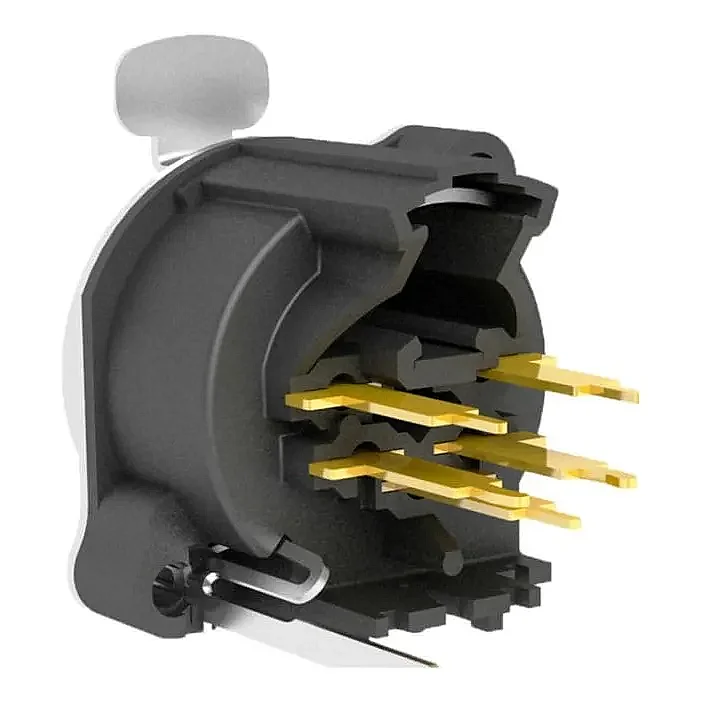

Seetronic SCBDF5-V 5 pinli dikey PCB tipi dişi XLR şase konnektörü dikey dikey montaj mimarisi sayesinde devre kartı yerleşimlerinde alandan maksimum oranda tasarruf sağlar. Küçük boyutları ve merkezler arası 23 mm yerleşim mesafesi dar alanlarda yüksek paketleme yoğunluğu elde etmenize imkan tanır. Panelen arka kısmından monte edilen dayanıklı plastik gövdesi çelik mandallı kilit mekanizmasıyla güvenli ve sarsıntısız bir eşleşme vadeder. Eşleşen konnektör gövdesine ve ön panele bağlanan ayrı topraklama kontak yapısı tüm hat boyunca mükemmel sinyal izolasyonu sağlar. Altın kaplama bakır alaşım kontakları binlerce takma döngüsünde bile yüksek iletkenliği koruyarak oksitlenmeleri tamamen önler.
Seetronic SCBDF5-V, profesyonel ses, sahne aydınlatma (DMX) ve endüstriyel AV otomasyon cihazlarının dikey baskılı devre kartı tasarımları için özel olarak üretilmiş, üstün performanslı 5 pinli dişi bir XLR şase soketidir. Kompakt yapısı ve dikey PCB montaj (vertical PCB mount) mimarisi sayesinde, cihaz içi yerleşim düzenini optimize ederken mikser, aydınlatma masaları ve sinyal dağıtıcıları gibi sistemlerin ön panel alanından maksimum düzeyde tasarruf sağlar. Doğrudan panelin arka kısmından kurulacak şekilde (rear panel mount) tasarlanan bu ürün, seri üretim hatlarında montaj süreçlerini kayda değer oranda kolaylaştırır. Konnektörün en belirgin tasarım avantajlarından biri, hem eşleşen kablo konnektörünün metal dış gövdesine hem de cihazın ön paneline aynı anda bağlanan bağımsız topraklama kontak sistemidir (separate ground contact); bu gelişmiş yapı, güçlü bir şasi topraklaması oluşturarak sinyal yolundaki harici dip gürültülerini ve elektriksel parazitleri tamamen elimine eder.
Konnektörün yüksek kaliteli plastik gövdesi, endüstri standardı çelik mandallı kilit mekanizması (steel latch lock) ile birleştirilerek en hareketli operasyonlarda bile kablonun yerinden çıkmasını engelleyen tam bir kilitlenme emniyeti sunar. İç yapısındaki bakır alaşımlı kontaklar üzerinde yer alan hassas altın kaplama, elektriksel iletkenliği zirveye taşırken düşük temas direnci ve minimum kapasitans değerleriyle sinyalin orijinal saflığını korur. 1000'den fazla takma-çıkarma döngüsünü kayıpsız karşılayan Seetronic SCBDF5-V, endüstriyel tasarımlarınız için uzun ömürlü ve profesyonel bir entegrasyon çözümüdür.
| Seetronic SCBDF5-V 5 Pinli Dikey PCB Tipi Dişi XLR Şase Konnektörü Teknik Özellikleri | |
| Bağlantı Tipi | XLR Şase / Receptacle |
| Cinsiyet | Dişi |
| PCB Kablolama / Montaj | Dikey PCB Montajı (Vertical PCB Mount), Panelin arkasından kurulum |
| Paketleme Yoğunluğu | Merkezler arası 23 mm (Küçük boyutlu yüksek yoğunluk) |
| Topraklama Yapısı | Eşleşen konnektör gövdesine ve ön panele bağımsız ayrı topraklama kontağı |
| Kontaklar Arası Kapasitans | ≤ 4 pF |
| Kontak Direnci | ≤ 5 mΩ |
| Dielektrik Dayanımı | 1.5 kV DC |
| Yalıtım Direnci | > 10 GΩ (Başlangıç) |
| Kontak Başına Nominal Akım | 16 A |
| Nominal Voltaj | < 50 V |
| Kullanım Ömrü | > 1000 eşleşme döngüsü |
| Takma / Çıkarma Kuvveti | ≤ 20 N / ≤ 20 N |
| Kilitleme Mekanizması | Çelik mandal kilit (Steel latch lock) |
| Gövde Malzemesi | Yüksek kaliteli plastik gövde |
| Kontak Malzemesi ve Kaplaması | Bakır alaşımı (Cu alloy), Altın (Au) kaplama |
| Alev Geciktirici Sınıfı | UL 94 HB |
| Sıcaklık Aralığı | -30°C ile +80°C arası |
| Koruma Sınıfı | IP40 |
| Lehimlenebilirlik | IEC 68-2-20 standardına uygundur |
| Standartlar | IEC 61076-2-103 |
| Paket bilgisi | 1 paket 50 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır. |
