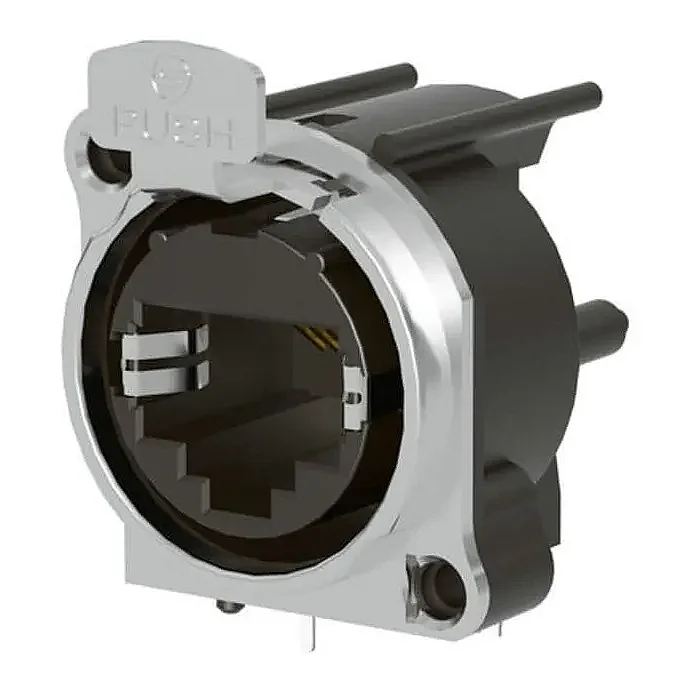

Seetronic SE8FBH panel tipi yatay PCB montaj RJ45 şase konnektörü, çinko alaşımlı metal paneliyle AV ve ağ cihazlarında minimum alanda maksimum koruma sağlar. Panel arkası montajı estetik bir görünüm sunarken, Class D standardı 100 MHz frekansına kadar yüksek hızlı ve hatasız veri iletimi gerçekleştirir. Ön kısımdaki mandallı kilit sistemi (latch lock), sarsıntılı sahnelerde ve mobil ekipmanlarda kesintisiz bağlantıyı garanti eder. Altın kaplama kontakları, UL 94 V-0 alev geciktirici gövdesi ve 1000'i aşan takma ömrüyle ses kartları, amplifikatörler ve dijital sahne yılanları (snake) için üstün güvenilirlikli bir donanımdır.

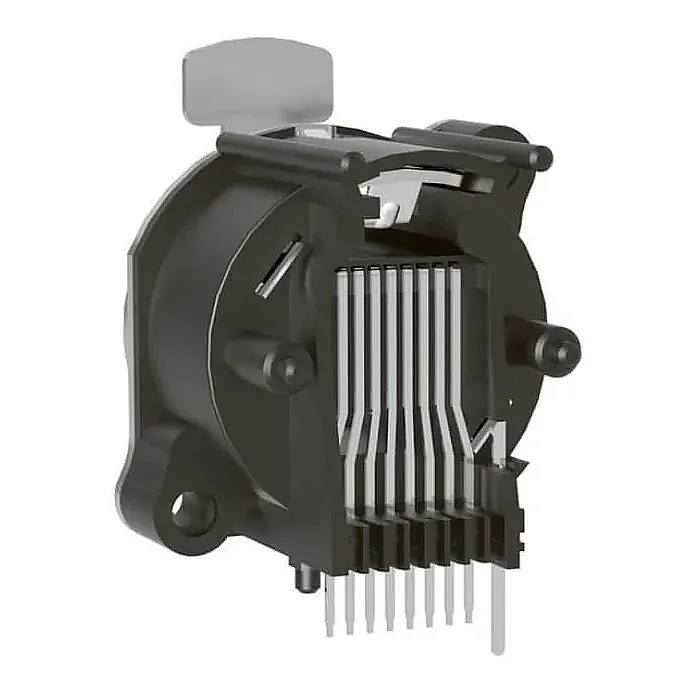

Seetronic SE8FBH, profesyonel ses/görüntü (AV) mikserleri, ağ anahtarları (switch), dijital sahne kutuları (stage box), amfi kabinleri ve endüstriyel veri kontrol üniteleri için özel olarak tasarlanmış, ağır hizmet tipi dişi bir RJ45 şase konnektörüdür. Cihazların iç kısmındaki baskılı devre kartlarına doğrudan entegre edilmek üzere yatay PCB montaj (horizontal PCB mount) mimarisine sahiptir. Şasinin arkasından panele monte edilecek (install from the rear of the panel) şekilde tasarlanan bu konnektör, cihaz ön panellerinde pürüzsüz, şık ve sıfıra sıfır (flush) bir görünüm sunar. TIA/EIA 568B ve ISO/IEC 11801 Class D iletim standartlarına tam uyumluluk gösteren bu soket, 1 ile 100 MHz arasındaki veri frekanslarını ve yüksek hızlı dijital ses/veri protokollerini kayıpsız bir şekilde taşır.
Konnektör, sahnelerin ve endüstriyel tesislerin getirdiği zorlu fiziksel streslere, titreşimlere ve ezilmelere karşı en yüksek mukavemeti sağlamak adına çinko alaşımlı (zinc alloy) sağlam bir metal panel çerçevesi ile üretilmiştir. İç çekirdeğinde kimyasal direnci ve yalıtkanlığı yüksek PBT malzeme kullanılırken, kontak yüzeyleri sinyal iletim kararlılığını maksimuma çıkaran kalın altın (Au) kaplama ile zırhlandırılmıştır. Ön panelde yer alan dahili mandallı kilit mekanizması (latch lock), uyumlu erkek RJ45 kablo taşıyıcıları ile eşleştiğinde "kilitli" bir hat oluşturur; bu sayede mobil kullanım esnasında veya kablo çekilmelerinde bağlantının kazara kopmasını tamamen engeller. UL 94 V-0 en üst seviye alev geciktirici sınıfı ve 1000'i aşkın takma-çıkarma ömrüyle Seetronic SE8FBH, kalıcı ve prestijli elektronik projeler için mükemmel bir endüstriyel I/O (Giriş/Çıkış) çözümüdür.
| Seetronic SE8FBH Panel Tipi Yatay PCB Montaj RJ45 Şase Konnektörü Teknik Özellikleri | |
| Bağlantı Tipi | RJ45 Şase / Receptacle (Ethercon Uyumlu) |
| Cinsiyet / Kablolama | Dişi (Female) / Yatay PCB Montaj (Horizontal PCB Mount) |
| Montaj Yönü | Panel arkasından öne doğru montaj (Rear panel mounting) |
| İletim Standartları | Class D (TIA/EIA 568B, ISO/IEC 11801) |
| Frekans Aralığı | 1 – 100 MHz |
| Anma Akımı / Voltajı | 1.5 A / ≤ 75 V |
| Temas / Yalıtım Direnci | < 10 mΩ / ≥ 0.5 GΩ |
| Dielektrik Dayanımı | 1 kV DC |
| Kilitleme Mekanizması | Mandal kilit sistemi (Latch lock) |
| Mekanik Kullanım Ömrü | > 1000 eşleşme döngüsü |
| Panel Çerçeve Malzemesi | Sağlam Çinko Alaşımı (Zinc alloy) |
| Kontak Yüzey Kaplaması | Bakır alaşımı üzerine kalın Altın (Au) kaplama |
| İç Çekirdek (Insert) / Alev Sınıfı | PBT / UL 94 V-0 (Yangın emniyetli) |
| Sıcaklık Çalışma Aralığı | -30°C ile +80°C arası |
| Paket Bilgisi | 1 paket 80 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır. |
