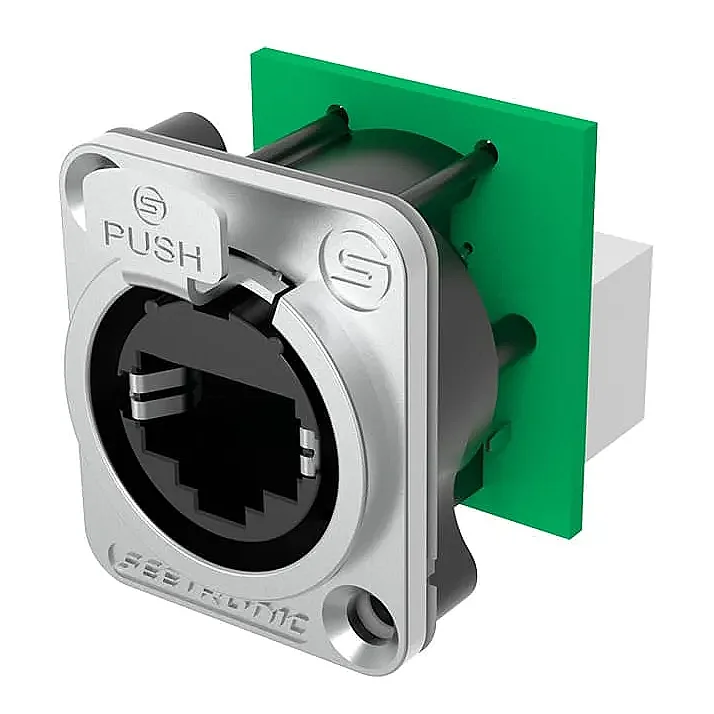

Seetronic SE8FDP panel tipi feedthrough CAT5e RJ45 şase konnektörü, nikel kaplamalı sağlam çinko alaşım D-tipi gövdesi ve lehim gerektirmeyen iki yönlü geçiş (feedthrough) mimarisi sayesinde rack panellerde ve stüdyo duvar kutularında kurulum hızını maksimuma çıkarır. Panelin hem önüne hem de arkasına standart ethernet kablolarının doğrudan takılabilmesini sağlayarak karmaşık saha sonlandırmalarını ortadan kaldırır. CAT 5e standartlarındaki kararlı iletim altyapısı dijital ses, ışık (Art-Net/DMX) ve ağ verilerini 100 MHz frekansına kadar kayıpsız taşır. Ön yüzündeki mandallı kilit mekanizması (latch lock), hareketli canlı sahne enstalasyonlarında ve mobil prodüksiyonlarda veri bağlantısının fiziksel güvenliğini en üst düzeyde korur.
Seetronic SE8FDP, profesyonel veri ağları, ses/görüntü (AV) rack kabinleri, canlı yayın araçları (OB Van), rejiler ve sahne dijital yılan (stage box) sistemleri için özel olarak mühendisliği yapılmış, yüksek performanslı dişi bir RJ45 şase konnektörüdür. Sahada karmaşık lehimleme, krimp (sıkma) veya kablo soyma işlemlerine olan ihtiyacı tamamen ortadan kaldıran iki yönlü geçiş (feedthrough / ara birişken) mimarisine sahiptir. Konnektörün hem ön yüzünde hem de arka yüzünde standart dişi RJ45 yuvası yer alır. Bu sayede, panelin arkasından gelen hazır fabrikasyon patch ethernet kablosunu doğrudan arkaya takabilir, ön taraftan da saha kablosunu bağlayarak saniyeler içinde kesintisiz bir köprü oluşturabilirsiniz. TIA/EIA 568B ve ISO/IEC 11801 standartlarında tanımlanan CAT 5e sınıfına tam uyumlu olan bu soket, 1 ile 100 MHz frekans aralığındaki yüksek hızlı veri transferlerini kusursuz destekler.
Konnektör, endüstri standardı D-tipi (D-shape flanş) nikel (Ni) kaplamalı sağlam çinko alaşım döküm bir gövde içine yerleştirilmiştir. Bu evrensel ölçü yapısı, ses ve veri panellerindeki standart yuvalara hiçbir modifikasyon gerektirmeden tam oturmasını sağlar. Panel arkasından monte edilmeye (rear-mount) uygun tasarımı sayesinde cihaz yüzeyinde pürüzsüz ve estetik bir görünüm vadeder. Ön panelde yer alan dahili mandallı kilit mekanizması (latch lock), uyumlu erkek kablo taşıyıcı zırhları ile eşleştiğinde sarsıntılı sahne ortamlarında, yüksek titreşimli konser podyumlarında veya hareketli mobil koşullarda kablonun kazara çıkmasını engeller ve sinyal iletim kararlılığını garanti altına alır.
| Seetronic SE8FDP Panel Tipi Feedthrough CAT5e RJ45 Şase Konnektörü Teknik Özellikleri | |
| Bağlantı Tipi | RJ45 Şase / Kuplör Ara Bağlantı (Ethercon Uyumlu) |
| Cinsiyet / Gövde Ölçüsü | Dişi (Female) / Standart D-Tipi Flanş (D-shape) |

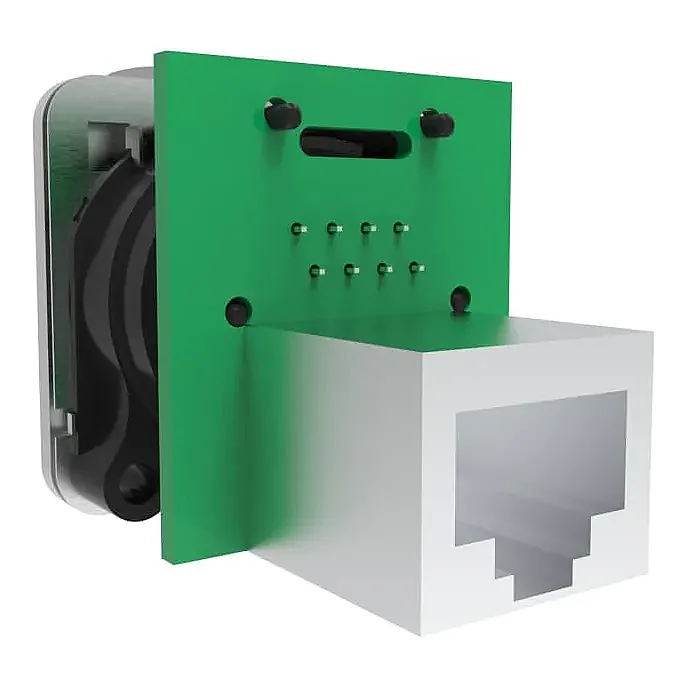

| Sonlandırma Yapısı | Feedthrough (Ön ve Arka Yüzü Standart Dişi RJ45 Yuva) |
| Veri İletim Performansı | CAT 5e (TIA/EIA 568B, ISO/IEC 11801) |
| Frekans Aralığı | 1 – 100 MHz |
| Kontak Başına Akım / Voltaj | 0.5 A / PIN | 50 V |
| Temas / Yalıtım Direnci | < 10 mΩ / ≥ 0.5 GΩ |
| Dielektrik Dayanımı | 1 kV DC |
| Kilitleme Mekanizması | Güvenli mandal kilit sistemi (Latch lock) |
| Mekanik Kullanım Ömrü | > 1000 eşleşme döngüsü |
| Gövde Malzemesi ve Kaplaması | Sağlam Çinko Alaşımı (Zinc alloy), Nikel (Ni) kaplama |
| Kontak Yüzey Kaplaması | Bakır alaşımı üzerine korozyon önleyici kalın Altın (Au) kaplama |
| İç Çekirdek (Insert) Malzemesi | Yüksek yalıtkanlık sunan PBT |
| Sıcaklık Çalışma Aralığı | -30°C ile +80°C arası ekstrem ortam performansı |
| Paket Bilgisi | 1 paket 50 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır. |
