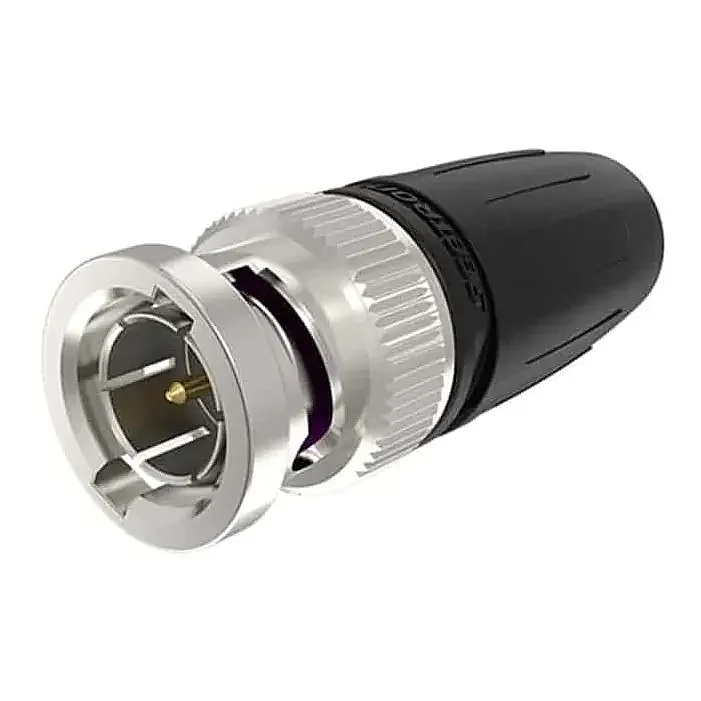

Seetronic SEBNCM-75GF7 75 Ohm UHD BNC erkek kablo konnektörü, gerçek 75Ω empedans yapısı ve düşük geri dönüş kaybı mimarisiyle 4K/UHD video sinyal aktarımlarında maksimum kararlılık sunar. Bayonet kilit mekanizması ve krimp tipi sonlandırma yapısı, saha kurulumlarında hızlı, pratik ve emniyetli bir bağlantı performansı vadeder. Bakır alaşımlı nikel kaplama gövdesi ve altın kaplama merkez pini, binlerce döngüde bile korozyona meydan okuyarak sinyal kalitesini ilk günkü hassasiyetinde korur. Belden 1855 ve Canare L-2.5CHWS gibi 4.7 mm dış çapa sahip video kablolarıyla tam uyumlu olan bu ürün, televizyon stüdyoları ve canlı yayın araçları (OB Van) için mükemmel bir koaksiyel çözümdür.
Seetronic SEBNCM-75GF7, ultra yüksek çözünürlüklü (UHD/4K) video sinyal iletimleri, stüdyo yayıncılığı, dijital kamera hatları ve kritik telekomünikasyon altyapıları için özel olarak geliştirilmiş, yüksek performanslı bir erkek BNC kablo konnektörüdür. 4K ve ötesindeki UHD video sinyallerinin ihtiyaç duyduğu ultra yüksek bant genişliklerini hatasız karşılayabilmek adına gerçek 75Ω (Ohm) karakteristik empedansa sahiptir. Gelişmiş yalıtımlı iç tasarımı ve küçültülmüş dış çap pin mimarisi sayesinde, yüksek frekanslarda geri dönüş kaybını (low return loss) en alt seviyeye indirerek sinyal bütünlüğünü kusursuz bir biçimde korur. Konnektör, mevcut tüm endüstri standardı dişi BNC şase ve soketleriyle tam bir fiziksel ve elektriksel uyumluluk içerisinde çalışır.
Konnektörün nikel kaplamalı bakır alaşım dış gövdesi, zorlu stüdyo ve saha koşullarında aşınmaya ve darbelere karşı üstün bir mekanik direnç vadeder. İç iletken pini üzerindeki hassas altın (Au) kaplama, 1000'den fazla takma-çıkarma döngüsünde bile oksitlenmeyi engelleyerek elektriksel iletkenlik kararlılığını zirvede tutar. Yüksek kaliteli PTFE iç çekirdeğe sahip olan konnektör, krimp (sıkma) tipi kablo montaj mimarisiyle (5.0 mm ekranlama / 1.07 mm pin krimp ölçüsü) kabloya sızdırmaz ve kopmaz bir tutunuş sağlar. 4.7 mm dış çapa (O.D.) sahip profesyonel koaksiyel kablolar için optimize edilen bu ürün; Belden 1855 serisi, Canare L-2.5CHWS ve Klotz VMXx75Y gibi dünya standartlarındaki yayın kablolarıyla tam performanslı entegrasyon sunar.
Seetronic SEBNCM-75GF7, endüstride kabul görmüş birçok üst düzey 75 Ohm video koaksiyel kablosuyla tam uyumludur:
| Seetronic SEBNCM-75GF7 75 Ohm UHD BNC Erkek Kablo Konnektörü Teknik Özellikleri | |
| Bağlantı Tipi | BNC (RF Koaksiyel) |
| Cinsiyet | Erkek (Male) |
| Nominal Empedans | 75 Ω (UHD / 4K Video Sinyal İletimine Uygun) |
| Temas Direnci | ≤ 3 mΩ (İç Kontak) / ≤ 2 mΩ (Dış Kontak) |
| Yalıtım / Dielektrik Dayanımı | > 5 GΩ / 1.5 kV DC |
| Kablo Sabitleme / Montaj | Krimp Tipi Sıkma (Jacket Crimping) |
| Krimp Ölçüleri | 5.0 mm Altıgen (Ekranlama/Şase) / 1.07 mm (Merkez Pin) |
| Uyumlu Kablo Dış Çapı (OD) | 4.7 mm |
| Kilitleme Mekanizması | Bayonet kilit (Çevir-kilitle sistemi) |
| Mekanik Kullanım Ömrü | > 1000 eşleşme döngüsü |
| Gövde Malzemesi ve Kaplaması | Bakır alaşımı (Copper alloy), Nikel (Ni) kaplama |
| Kontak Malzemesi ve Kaplaması | Bakır alaşımı, Kararlı iletim sunan Altın (Au) yüzey kaplaması |
| İç Çekirdek Malzemesi | PTFE (Teflon) |
| Sıcaklık Çalışma Aralığı | -30°C ile +80°C arası |
| Paket Bilgisi | 1 paket 100 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır. |
