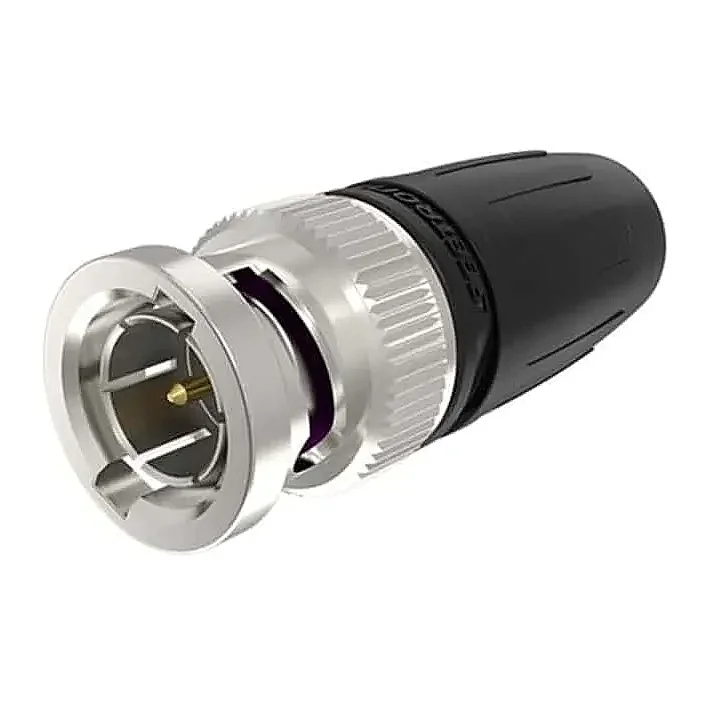

Seetronic SEBNCM-75PL9 75 Ohm UHD BNC erkek kablo konnektörü, gerçek 75Ω empedans yapısı ve düşük geri dönüş kaybı mimarisiyle 4K/8K UHD profesyonel video aktarımlarında maksimum kararlılık sunar. Bayonet kilit mekanizması ve krimp tipi sonlandırma yapısı, saha kurulumlarında hızlı, pratik ve emniyetli bir bağlantı performansı vadeder. Bakır alaşımlı nikel kaplama gövdesi ve altın kaplama merkez pini, binlerce takma-çıkarma döngüsünde bile korozyona meydan okuyarak sinyal kalitesini korur. Belden 1505A ve Canare L-4CFB gibi 6.3 mm dış çapa sahip video koaksiyel kablolarıyla tam uyumlu olan bu ürün, televizyon stüdyoları ve medya dağıtım merkezleri için mükemmel bir koaksiyel çözümdür.
Seetronic SEBNCM-75PL9, profesyonel yayın stüdyoları, dijital sinema kameraları, rejiler, canlı yayın araçları (OB Van) ve yüksek çözünürlüklü video dağıtım ağları için özel olarak mühendisliği yapılmış, üstün performanslı bir erkek BNC kablo konnektörüdür. 4K ve 8K gibi ultra yüksek çözünürlüklü (UHD) video sinyallerinin ihtiyaç duyduğu geniş frekans bantlarını kayıpsız taşıyabilmek adına gerçek 75Ω (Ohm) karakteristik empedans mimarisiyle üretilmiştir. Küçültülmüş dış çap pin tasarımı ve üstün yalıtkan katmanları sayesinde geri dönüş kaybını (return loss) minimum düzeye indirir; bu sayede uzun mesafeli koaksiyel hatlarda bile sinyal yansımalarını ve veri bozulmalarını tamamen engeller.
Konnektörün dış şasisi, nikel (Ni) kaplamalı bakır alaşımından üretilmiş olup darbelere, düşmelere ve sahada oluşabilecek ezilmelere karşı maksimum mekanik mukavemet sergiler. Merkez iletken pini üzerindeki hassas altın (Au) kaplama, 1000'den fazla takma-çıkarma döngüsünün ardından bile ilk günkü elektriksel kararlılığını koruyarak oksitlenmeye karşı tam direnç sunar. Krimp (sıkma) tipi montaj yapısına (6.47 mm altıgen ekranlama / 1.07 mm pin krimp ölçüsü) sahip olan konnektör, 6.3 mm dış çapa (O.D.) sahip profesyonel koaksiyel kablolar için optimize edilmiştir. Belden 1505A, Canare L-4CFB, Argosy Image 720 ve Draka HD Pro 0.8/3.7 AF gibi endüstri standardı üst düzey video kablolarıyla kusursuz bir mekanik entegrasyon ve sızdırmazlık kalitesi yakalar.
Seetronic SEBNCM-75PL9, endüstride kalitesi onaylanmış birçok popüler 75 Ohm video koaksiyel kablosuyla kusursuz çalışır:
| Seetronic SEBNCM-75PL9 75 Ohm UHD BNC Erkek Kablo Konnektörü Teknik Özellikleri | |
| Bağlantı Tipi | BNC (RF Koaksiyel) |
| Cinsiyet | Erkek (Male) |
| Nominal Empedans | 75 Ω (UHD / 4K - 8K Video Sinyal İletimine Tam Uygun) |
| Temas Direnci | ≤ 3 mΩ (İç Kontak) / ≤ 2 mΩ (Dış Kontak) |
| Yalıtım / Dielektrik Dayanımı | > 5 GΩ / 1.5 kV DC |
| Kablo Sabitleme Teknolojisi | Krimp Tipi Sıkma (Jacket Crimping) |
| Krimp Ölçüleri | 6.47 mm Altıgen (Ekranlama/Şase) / 1.07 mm (Merkez Pin) |
| Uyumlu Kablo Dış Çapı (OD) | 6.3 mm |
| Kilitleme Mekanizması | Bayonet kilit (Çevir-kilitle emniyet sistemi) |
| Mekanik Kullanım Ömrü | > 1000 eşleşme döngüsü |
| Gövde Malzemesi ve Kaplaması | Bakır alaşımı (Copper alloy), Korozyona dayanıklı nikel (Ni) kaplama |
| Kontak Malzemesi ve Kaplaması | Bakır alaşımı, Maksimum iletkenlik sunan Altın (Au) yüzey kaplaması |
| İç Çekirdek Malzemesi | PTFE (Teflon) |
| Sıcaklık Çalışma Aralığı | -30°C ile +80°C arası |
| Paket Bilgisi | 1 paket 100 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır. |
