Symetrix xControl Harici Kontrol Genişletici

Symetrix xControl Harici Kontrol Genişletici

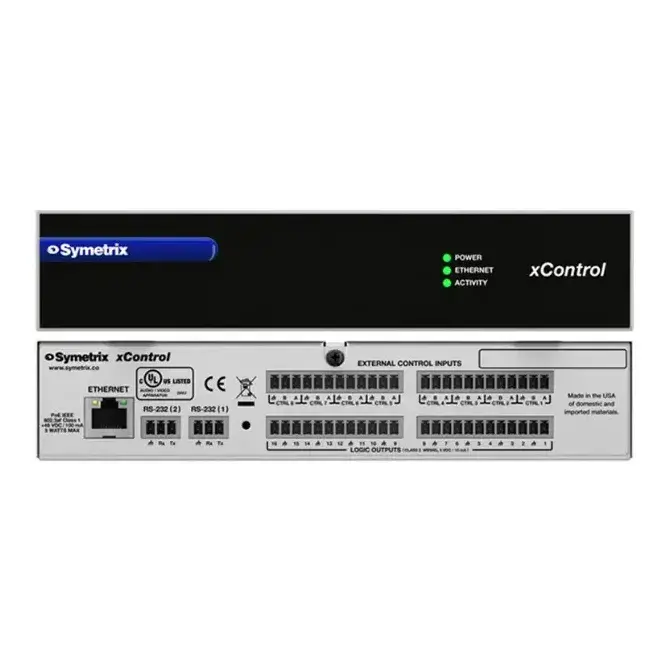

Symetrix xControl Harici Kontrol Genişletici, Radius, Prism, Edge ve Solus NX DSP sistemleriyle tam uyumlu çalışmak üzere tasarlanmış, gelişmiş bir kontrol arabirimidir. Konferans sistemleri ve anons uygulamaları gibi profesyonel ses çözümlerinde, harici kontrol ihtiyaçlarını karşılamak için ideal bir çözümdür.

Cihaz üzerinde bulunan 8 analog kontrol girişi, her biri 1 adet potansiyometre veya 2 adet buton ile yapılandırılabilir şekilde tasarlanmıştır. Ayrıca 16 adet lojik çıkış, LED sürmek, harici röle tetiklemek ya da kontakt kapama portlarını kontrol etmek amacıyla kullanılabilir. Bu da sistemin esnekliğini maksimuma çıkarır.

İki adet RS-232 portu, harici kontrol sistemlerinden komut alabilir ya da bu sistemlere komut gönderecek şekilde yapılandırılabilir. Projektör, kamera, aydınlatma gibi üçüncü parti sistemlerle entegrasyon sağlar. Birden fazla xControl ünitesi birlikte kullanılabilir, böylece geniş ölçekli sistem ihtiyaçları kolayca karşılanabilir.

Kurulumu ve yönetimi, Composer açık mimari yazılımı üzerinden son derece kullanıcı dostudur. PoE (Power over Ethernet) desteği sayesinde sadece tek bir Ethernet kablosu ile hem güç hem de veri bağlantısı sağlanabilir. Bu özellik, cihazın rack içine ya da yüzeye montajında esneklik sunar ve kablolama karmaşasını azaltır.

Yarım rack boyutundaki tasarımı, hem yerden tasarruf sağlar hem de isteğe bağlı 1U rack tepsisi veya yüzey montaj braketiyle kolay kurulum imkânı sunar.

Teknik Özellikler:

• Kontrol Girişi Sayısı: Toplamda 8 ila 16 giriş, her biri 1 potansiyometre (10k Ohm doğrusal konik önerilir) veya 2 butonla kullanılabilir.
• Lojik Çıkış Sayısı: 16 çıkış, her biri LED sürme, röle tetikleme veya dış voltaj/akım kontrolü için uygundur.
• RS-232 Portları: 2 adet, üçüncü parti sistemlerle çift yönlü iletişim sağlar.
• Referans Voltajı: 3,3 VDC
• Maksimum Lojik Çıkış Akımı: 10 mA (sürme), 50 mA (dış kaynak)
• Lojik Çıkış Voltajı: 5 VDC (yüksek), 0 VDC (aktif)
• Bağlantı Noktaları: 3.81 mm terminal blokları
• Ethernet Bağlantısı: CAT5/6 kablo, maksimum mesafe 100 m
• Güç: PoE IEEE 802.3af Class 1, maksimum 6W (PoE enjektörü dâhil)
• Boyutlar: 20.83 cm (G) x 22.86 cm (D) x 4.37 cm (Y) – Bağlantı payı hariç
• Çalışma Sıcaklığı: Maksimum 30°C, sağ ve sol havalandırma açıklıkları en az 5 cm açık olmalıdır.
• Uyumluluk ve Sertifikalar: UL 60065, cUL 60065, IEC 60065, EN 55103-1/2, FCC Part 15, RoHS
• Nakliye Ağırlığı: 2,0 kg

Öne Çıkan Kullanım Alanları:

• Konferans salonlarında konuşma başlatma (push-to-talk) sistemleri
• Anons sistemlerinde LED bildirim entegrasyonu
• RS-232 ile projektör, kamera, aydınlatma gibi cihazların kontrolü
• Genişletilmiş mantık çıkışı ihtiyaçları olan özel sistem çözümleri

Symetrix xControl, genişletilebilir yapısı, kolay kurulumu ve sektördeki öncü DSP sistemleriyle uyumu sayesinde, profesyonel ses sistemlerinde kontrolün sınırlarını genişletir.
