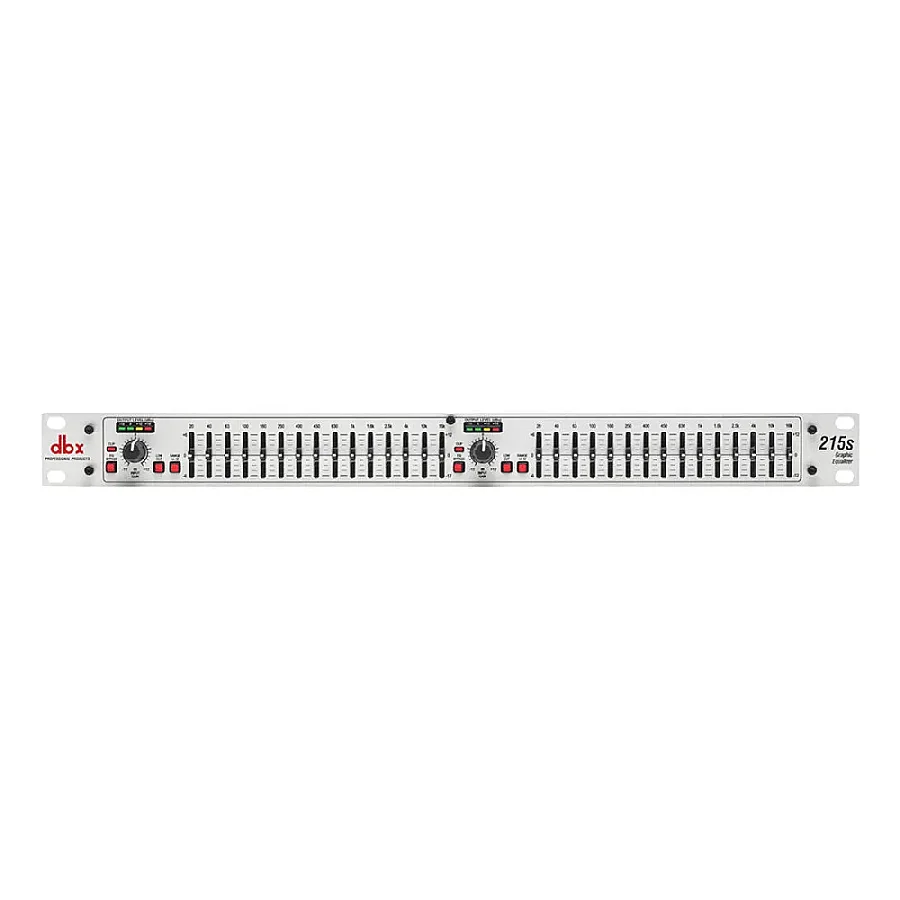

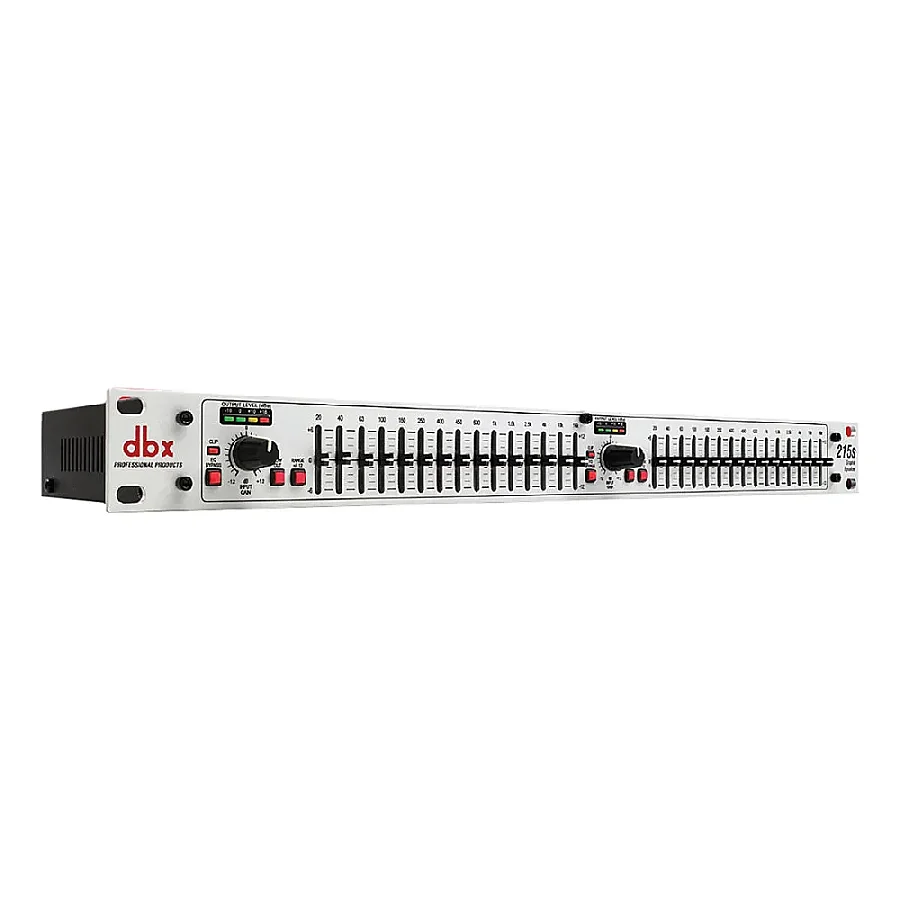

dbx 215s İki Kanallı Grafik Ekolayzer, ses uygulamalarında frekans tepkilerini hassas düzenlemek için 1U boyutunda tasarlanmıştır. Cihaz, sabit Q filtre teknolojili kanal başına 15 frekans bandı ve 20 mm sürgüler barındırır. Sürgüler, ön panelden -/+ 6 veya -/+ 12 dB kazanç ölçeğine ayarlanarak akustik esneklik üretir. Ön paneldeki 50 Hz alçak geçiren filtreler sahne dip gürültülerini ve şebeke uğultularını keserken, entegre bypass anahtarı ekolayzer devresini sinyal hattından ayırır. Dengeli XLR ve TRS yuvaları sunan ürün, 4 segmentli LED göstergeleriyle çıkış sinyal takibini doğrusal tutar.
dbx 215s; canlı ses mühendisliği uygulamaları, kurumsal ses enstalasyonları ve profesyonel kayıt stüdyoları için tasarlanmış, tek rack ünitesi (1U) boyutlarında çift kanallı bir grafik ekolayzer işlemcisidir. Sinyal yolundaki frekans tepkilerini hassas bir şekilde şekillendirmek amacıyla sabit Q (constant Q) frekans filtre mimarisiyle yapılandırılmıştır. Genişletilmiş frekans tepki eğrisi, mükemmel dinamik aralığı, titizlikle seçilmiş yüksek kaliteli iç donanım bileşenleri ve dbx'in efsanevi akustik kalitesi sayesinde, ses bütünlüğünü bozmadan bozulan frekansları dengeler ve en zorlu saha koşullarında bile yüksek turne güvenilirliği sunar.
Cihaz, kanal başına 2/3 oktavlık genişlikte 15 adet frekans bandı sunar ve iletken olmayan 20 mm'lik özel sürgüler (slider) ile kontrol edilir. Bu hassas sürgüler, ön paneldeki seçim anahtarı vasıtasıyla isteğe bağlı olarak +/-6 dB veya +/-12 dB'lik artırma/azaltma (boost/cut) aralıklarına ayarlanabilir. Tüm sistemi kontrol eden genel bir potansiyometre, +/-12 dB'lik küresel bir giriş kazanç ayarı sunar. Sahne içi mekanik bas titreşimlerini, mikrofon ayak seslerini ve şebeke uğultularını filtrelemek için kanal başına seçilebilir 50Hz (oktav başına 12dB eğimli) alçak geçiren (low-cut) filtre modülü yer alır. Ön paneldeki bağımsız bypass anahtarı ekolayzer devresini sinyal hattından tamamen çıkararak ham ve işlenmiş sesin hızlıca karşılaştırılmasını pratikleştirir.
| dbx 215s Grafik Ekolayzer Teknik Özellikler | |
| Filtre Tipi ve Mimari | Grafik Ekolayzer, Sabit Q (Constant Q) Filtre Teknolojisi |
| Kanal Sayısı | Çift Kanallı (Dual Channel / Bağımsız Sol ve Sağ Hat İşleme) |
| Kanal Başına Bant ve Bant Genişliği | 2 x 15-Bant; 2/3 Oktav (2/3-Octave Bandwidth) Standart Frekans Bölünmesi |
| Sürgü Değişim Aralığı (Pad/Range) | Ön Panelden Seçilebilir +/-6 dB veya +/-12 dB Boost / Cut Ölçeği |
| Giriş Kazanç Aralığı | +/-12 dB Global Input Gain Ayar Potu |
| Alçak Geçiren Filtre (Low-Cut) | Kanal Başına Seçilebilir 50 Hz, Oktav Başına 12 dB Eğimli Yüksek Geçiren Filtre (3dB Down) |

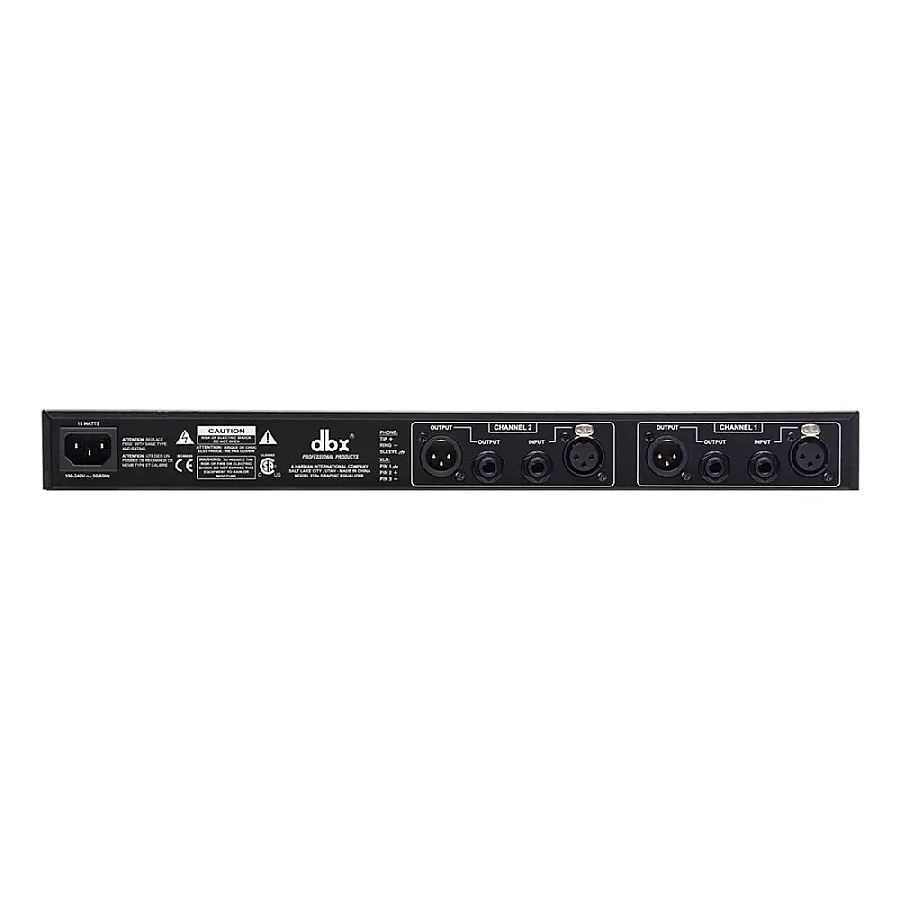

| Analog Giriş Konnektörleri | 2 x XLR Dişi (Pin 2 Hot), 2 x 1/4" TRS Jak (Dengeli veya Dengelenmemiş) |
| Giriş Empedansı / Maks Seviye | Dengeli: 40 kOhm, Dengelenmemiş: 20 kOhm; Maksimum Giriş Seviyesi: >+21 dBu |
| Analog Çıkış Konnektörleri | 2 x XLR Erkek (Pin 2 Hot), 2 x 1/4" TRS Jak |
| Çıkış Empedansı / Maks Seviye | Dengeli: 100 Ohm, Dengelenmemiş: 50 Ohm; Maksimum Çıkış Seviyesi: >+21 dBu (2 kOhm yükte) ya da >+18 dBm (600 Ohm yükte) |
| Sistem Frekans Tepkisi | Genel Sinyal Akışı: <10 Hz ile >50 kHz arası (+0.5 / -3.0 dB); Standart Ses Bant Genişliği: 20 Hz ile 20 kHz arası (+0.5 / -1.0 dB) |
| Dinamik Aralık ve SNR | Dinamik Aralık: Tipik >112 dB; Sinyal-Gürültü Oranı (SNR): Tipik >95 dB |
| Distorsiyon ve Sızıntı | THD + Noise: <%0.003; Kanallar Arası Sızıntı (Crosstalk): < -90 dB (20 Hz ile 20 kHz arası) |
| Giriş Reddetme Oranı (CMRR) | >40 dB, Tipik olarak 1 kHz frekansta >55 dB |
| Görsel Geri Bildirim Paneli | Çıkış sinyal seviyelerini anlık izlemek için kanal başına 4 segmentli dikey LED Seviye Göstergesi (LED Ladders) |
| Donanım Sürgü Yapısı | 20 mm iletken olmayan (non-conductive) mekanik sürgüler |
| Çalışma Voltajı / Güç Tüketimi | 100 ~ 240 VAC, 50/60 Hz Evrensel Şebeke Girişi; 15W Güç Tüketimi |
| Fiziksel Ölçüler ve Ağırlık | 483 x 152 x 45 mm (19" Standart 1U Rack Kabin Şasisi); Ağırlık: 2.2 kg (4.8 lb) |
| Kutu İçeriği | dbx 215s Grafik Ekolayzer Ünitesi, Standart AC Güç Kablosu |
