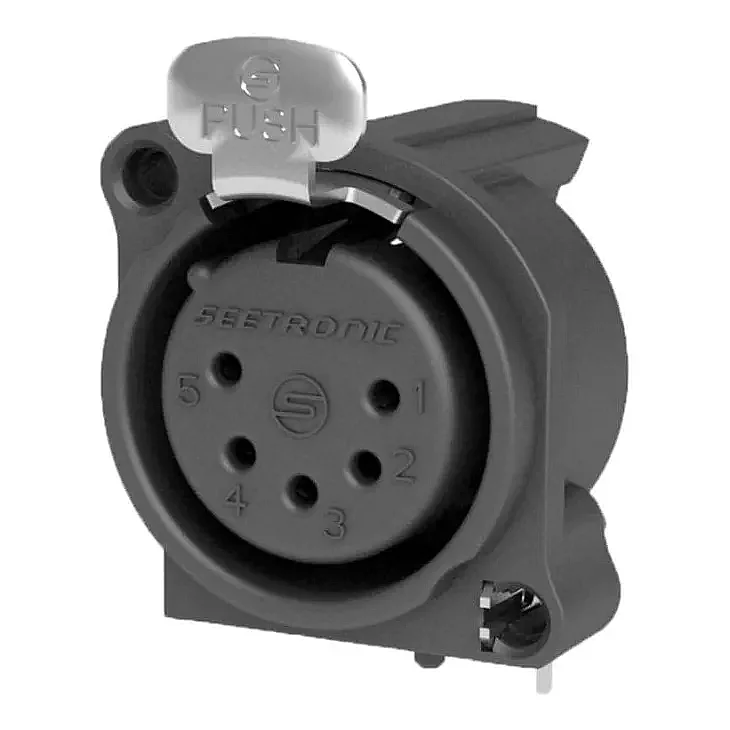

Seetronic SCBDF5-H 5 pinli dişi XLR şase konnektörü yatay PCB montaj yapısı sayesinde profesyonel ses ve DMX aydınlatma cihazlarının devre kartı tasarımlarına kusursuz uyum sağlar. Küçük boyutları ve merkezler arası 23 mm yerleşim mesafesi dar alanlarda yüksek paketleme yoğunluğu elde etmenize imkan tanır. Panelen arka kısmından monte edilen dayanıklı plastik gövdesi çelik mandallı kilit mekanizmasıyla güvenli ve sarsıntısız bir eşleşme vadeder. Eşleşen konnektör gövdesine ve ön panele bağlanan ayrı topraklama kontak yapısı tüm hat boyunca mükemmel sinyal izolasyonu sağlar. Altın kaplama bakır alaşım kontakları binlerce takma döngüsünde bile yüksek iletkenliği koruyarak oksitlenmeleri tamamen önler.

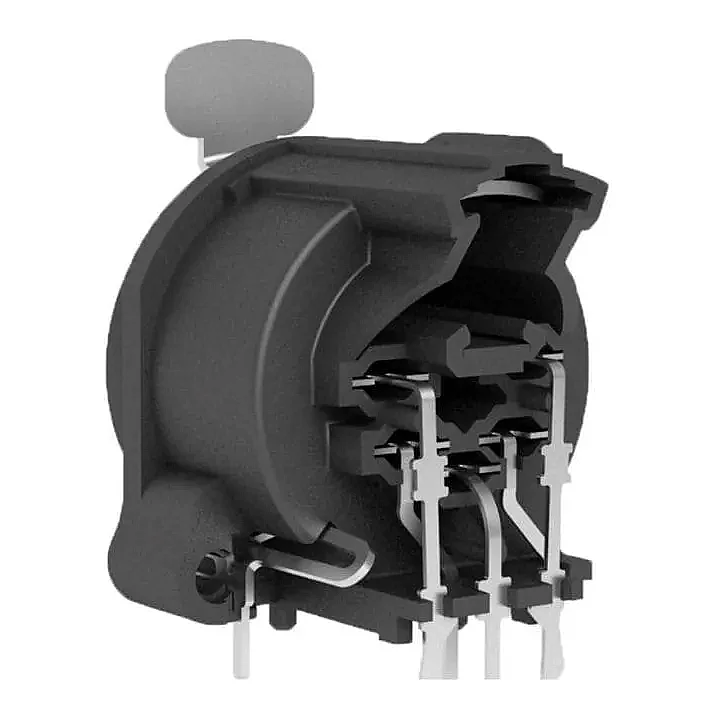

Seetronic SCBDF5-H, profesyonel ses, sahne aydınlatma (DMX) ve kritik dijital veri otomasyon altyapılarının baskılı devre kartı tasarımları için özel olarak üretilmiş, yüksek performanslı 5 pinli dişi bir XLR şase konnektörüdür. Kompakt boyutları ve merkezler arası 23 mm yerleşim mesafesi sunan yüksek paketleme yoğunluğu sayesinde, mikserler, aydınlatma masaları ve dmx sinyal dağıtıcıları gibi sınırlı iç hacme sahip cihazlarda alandan maksimum oranda tasarruf sağlar. Kart tasarımlarında yatay PCB montaj (horizontal PCB mount) yapısına kusursuz uyum gösteren bu ürün, doğrudan panelin arka kısmından kurulacak şekilde (rear panel mount) optimize edilmiştir. Konnektörün en önemli yapısal yeniliklerinden biri, hem eşleşen kablo konnektörünün gövdesine hem de ön panele doğrudan bağlanan bağımsız topraklama kontak sistemi (separate ground contact) ile donatılmış olmasıdır; bu yapı, sinyal yolunu harici elektromanyetik ve radyo frekans parazitlerinden tamamen izole ederek parazitsiz bir veri ve ses iletimi vadeder.
Konnektörün hafif ve dayanıklı plastik gövdesi, endüstri standardı çelik mandallı kilit mekanizması (steel latch lock) ile birleştirilerek en hareketli canlı performans operasyonlarında bile kablonun yerinden çıkmasını engelleyen tam bir kilitlenme emniyeti sunar. İç yapısında yer alan bakır alaşımlı kontaklar üzerindeki altın kaplama, elektriksel iletkenliği en üst düzeye çıkarırken oksitlenme ve korozyon bariyerlerini tamamen ortadan kaldırır. 1000'den fazla takma-çıkarma döngüsünü kayıpsız karşılayan Seetronic SCBDF5-H, IEC 61076-2-103 standardına uygun yapısı ve IEC 68-2-20 uyumlu kolay lehimlenebilir terminal bacakları ile cihaz üreticileri ve sistem mühendisleri için uzun ömürlü, güvenilir bir entegrasyon çözümüdür.
| Seetronic SCBDF5-H 5 Pinli Yatay PCB Tipi Dişi XLR Şase Konnektörü Teknik Özellikleri | |
| Bağlantı Tipi | XLR Şase / Receptacle |
| Cinsiyet | Dişi |
| Montaj Tipi | Yatay PCB Montajı (Horizontal PCB Mount), Panelin arkasından kurulum |
| Paketleme Yoğunluğu | Merkezler arası 23 mm (Küçük boyutlu yüksek yoğunluk) |
| Topraklama Özelliği | Eşleşen konnektör gövdesine ve ön panele bağımsız ayrı topraklama kontağı |
| Kontaklar Arası Kapasitans | ≤ 4 pF |
| Kontak Direnci | ≤ 5 mΩ |
| Dielektrik Dayanımı | 1.5 kV DC |
| Yalıtım Direnci | > 10 GΩ (Başlangıç) |
| Kontak Başına Nominal Akım | 16 A |
| Nominal Voltaj | < 50 V |
| Kullanım Ömrü | > 1000 eşleşme döngüsü |
| Takma Kuvveti | ≤ 20 N |
| Çıkarma Kuvveti | ≤ 20 N |
| Kablo Tel Boyutu | Maks. 2.5 mm² / Maks. 14 AWG |
| Kilitleme Mekanizması | Mandal kilit (Steel latch lock) |
| Gövde Malzemesi | Yüksek kaliteli plastik gövde |
| Kontak Malzemesi ve Kaplaması | Bakır alaşımı (Cu alloy), Altın (Au) kaplama |
| Alev Geciktirici Sınıfı | UL 94 HB |
| Sıcaklık Aralığı | -30°C ile +80°C arası |
| Koruma Sınıfı | IP40 |
| Lehimlenebilirlik | IEC 68-2-20 standardına uygundur |
| Standartlar | IEC 61076-2-103 |
| Paket Bilgisi | 1 paket 50 adetten oluşmaktadır. Adet bazında satış yapılmamaktadır. |
