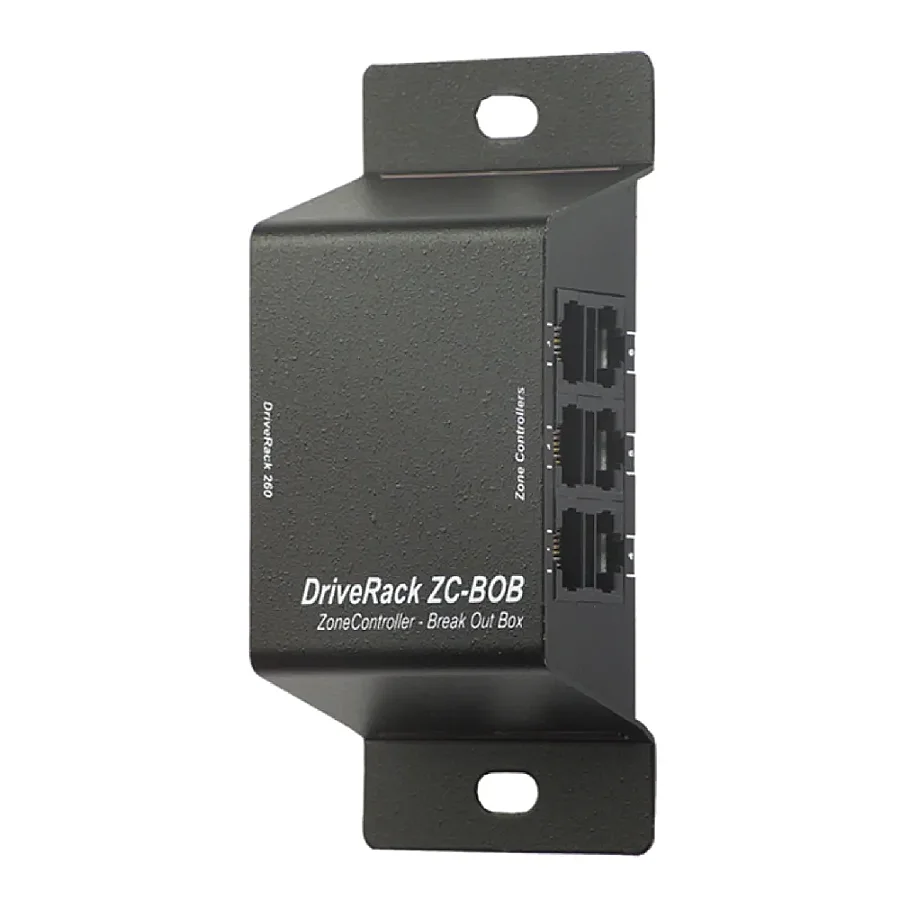

dbx ZC-BOB Paralel Bağlantı Dağıtım Kutusu ticari ses enstalasyonlarında duvar panellerinin kablo şebekesini tek merkezde toplamak amacıyla üretilmiştir. Cihaz pasif analog DC voltaj köprüleme mantığıyla çalışarak DriveRack ve ZonePRO dijital sinyal prosesörlerine esnek bir yıldız topoloji entegrasyonu sağlar. Gövdesindeki altı adet RJ-45 giriş soketi harici duvar panellerinden gelen hatları paralel "Home Run" formatında birleştirirken tekil RJ-45 çıkış portu ana işlemciye tek hat çeker. Kablolama karmaşasını tamamen bitiren bu kompakt dağıtım ünitesi, panellerin her biri için veri kaybı veya parazit üretmeden üç yüz dört metreye kadar kablo mesafesini destekler.
dbx ZC-BOB; oteller, alışveriş merkezleri, zincir restoranlar ve kurumsal akıllı binalar gibi geniş alanlara yayılmış ticari ses dağıtım şebekelerinde, duvar tipi uzaktan kontrol panellerinin kablolama altyapısını optimize etmek için geliştirilmiş profesyonel bir paralel bağlantı dağıtım kutusudur (break-out box). dbx DriveRack ve ZonePRO dijital sinyal işlemci ailelerine yönelik tasarlanan duvar panellerinin kullanım esnekliğini artırır. Bu pasif dağıtım ünitesi, panellerin birbirine ardışık olarak bağlandığı seri (daisy-chain) kablolama zorunluluğunu ortadan kaldırarak; her duvar panelinden doğrudan merkeze tekil kablo çekilmesine izin veren yıldız topoloji veya paralel "Home Run" kablolama mimarisini sisteme kazandırır.
Dağıtım kutusu, gövdesi üzerinde yer alan 6 adet bağımsız RJ-45 giriş yuvası sayesinde 6 adede kadar dbx ZC serisi (ZC1, ZC8 vb.) duvar panelinden gelen hatları tek bir merkezde toplar ve 1 adet RJ-45 çıkış yuvası üzerinden ana ses işlemcisine köprüler. Analog DC voltaj mantığıyla çalışan kontrol sinyallerini hatasız dağıtan bu donanım, yüklenici firmalar ve saha kurulum uzmanları için kablo karmaşasını bitiren pratik bir arayüz sunar. Geleneksel seri kablolamada panel sayısı arttıkça düşen kablo mesafesi sınırını (örneğin 6 panel için 91.4 metre) tamamen kırar. dbx ZC-BOB kullanılarak kurulan paralel hat konfigürasyonlarında, her bir duvar paneli bütçe dostu standart CAT5 veya CAT5E ağ kabloları üzerinden ana merkeze 304.8 metre (1000 ft) gibi çok uzak mesafelerden kayıpsız, parazitsiz ve güvenli bir şekilde bağlanabilir.
| dbx ZC-BOB Dağıtım Kutusu Teknik Özellikler | |
| Ürün Sınıfı ve Formu | Profesyonel Uzaktan Kumanda Paralel Bağlantı Dağıtım Kutusu (Break-Out Box) |
| Uyumlu Ana İşlemciler | dbx DriveRack 220i, DriveRack 260 ve Tüm dbx ZonePRO Serisi Dijital Sinyal İşlemci Modelleri |
| Uyumlu Duvar Panelleri | dbx ZC Serisi Mimari Duvar Tipi Uzaktan Kontrol Panelleri (ZC-1, ZC-2, ZC-3, ZC-8 vb.) |
| Konnektör Mimarisi | 6 x RJ-45 Duvar Paneli Giriş Jakı (Input); 1 x RJ-45 Ana İşlemci Çıkış Jakı (Output) |
| Kablolama Topolojisi | Paralel Bağlantı, Yıldız Topoloji, Merkezden Dağılımlı "Home Run" Kablolama Desteği |
| Çalışma Teknolojisi | Pasif Analog DC Voltaj Mantıksal Sinyal Köprüleme ve Dağıtım Altyapısı |
| Geleneksel Seri Mesafe Limiti | Kutusu olmadan zincirleme bağlantıda; 3 panel için maks 182.8 m (600 ft), 6 panel için maks 91.4 m (300 ft) |
| Paralel Kablo Mesafesi | dbx ZC-BOB kullanıldığında; 6 adede kadar duvar panelinin her biri için merkeze maksimum 304.8 metre (1000 ft) |
| Önerilen Kablo Özellikleri | Nominal olarak 28.6 Ohm/M (Ohm/1000ft.) DCR (Doğru Akım Direnci) değerine sahip, VW-1 veya üzeri yangın sınıfında CAT5 / CAT5E bükümlü çift ağ kablosu |
| Uluslararası Standartlar | UL 60065, IEC 60065, EN 55013, E60065 güvenlik ve mühendislik sertifikasyonları ile tam uyumluluk |
