dbx ZonePRO 1260m 12x6 Dijital Bölge İşlemcisi, 12 analog ve dijital ses kaynağını 6 bağımsız mono çıkış bölgesine dağıtan matris dsp ünitesidir. Cihaz; 6 mikrofon/hat, mono birleştirilmiş 4 çift RCA ve koaksiyel S/PDIF dijital portunu yönetir. ZonePRO Designer yazılımıyla ağ üzerinden kurulan donanım, her girişe bağımsız EQ ve iki adet seçilebilir DSP insert bloğu sunar. Sinyal zincirindeki AFS ötme önleyici, AGC, kompresör ve ducking kaliteyi kusursuzlaştırırken, çıkış bölgelerindeki AutoWarmth modülü düşük seslerde bas dengesini korur. Ön panel LCD ekranı, Lightpipe LED göstergeleri, takvimli sahne otomasyonu, link bus ve 12 adet harici ZC duvar kumandası desteğiyle zengin ses altyapısı üretir.
dbx ZonePRO 1260m; büyük oteller, kongre ve ziyafet salonları, çok amaçlı ibadethaneler, spor kompleksleri ve geniş alan anons (paging) önceliklendirme mimarisine sahip çok bölgeli ticari ses enstalasyonları için tasarlanmış, 12 giriş ve 6 çıkış matrisine sahip amiral gemisi dijital ses işlemcisidir. Sabit giriş/çıkış (I/O) adreslemeli yapısı ve önceden yapılandırılmış esnek mimarisi (pre-configured architecture) sayesinde, kablolama süreçlerini son derece yalın ve tanınabilir tutar. Euroblock terminalleri üzerinden sağlanan kazanç kontrollü 6 adet dengeli mikrofon/hat (mic/line) girişi, dahili mono birleştirilmiş 4 çift analog RCA hat girişi ve 1 adet 2 kanallı dijital S/PDIF girişi ile toplamda 12 bağımsız ses kaynağını kabul eder. Dengeli Euroblock konnektörlere sahip 6 bağımsız mono çıkış bölgesi, yazılım üzerinden stereo veya mono olarak esnekçe konfigüre edilebilir.
İşlemciye bağlanan tüm ses kaynakları ve çıkış bölgeleri, Ethernet RJ45 veya RS-232 seri portu üzerinden Windows tabanlı "ZonePRO Designer" yazılımıyla bilgisayardan anlık olarak yönetilir ve ince akort edilir. Sinyal kalitesini en üst seviyeye çıkarmak adına 12 giriş kanalının her biri bağımsız ekolayzer (EQ) ve ikişer adet seçilebilir yazılımsal DSP insert bölmesine sahiptir. Giriş insertlerinde otomatik kazanç kontrolü (AGC), notch filtre, kompresör, gate, de-esser ve Advanced Feedback Suppression (AFS) ötme önleyici algoritmaları yer alır. Çıkış bölgelerinde ise hoparlör sistemini odaya göre optimize eden ton kontrolleri, kompresör, limiter, ortam gürültüsü dengeleme (ambient noise compensation) ve tescilli AutoWarmth psikoakustik bas dengeleme modülü kalıcı olarak çalışır. Yazılım, gün içine yayılmış otomatik "Sahne" (Scene) değişim takvimleri oluşturmanıza imkan tanır. Ayrıca, arka panelindeki Link Bus veri yolu sayesinde 3 adede kadar ZonePRO işlemcisi zincirleme (daisy-chain) bağlanarak çıkış bölge kapasitesi ikiye katlanabilir.
| dbx ZonePRO 1260m Dijital Bölge İşlemcisi Teknik Özellikler | |
| Matris Mimarisi / Kanal Sayısı | 12 Giriş / 6 Çıkış Sabit Giriş-Çıkış Altyapılı Profesyonel Dijital Bölge İşlemcisi; 6 Bağımsız Mono Çıkış Bölgesi |

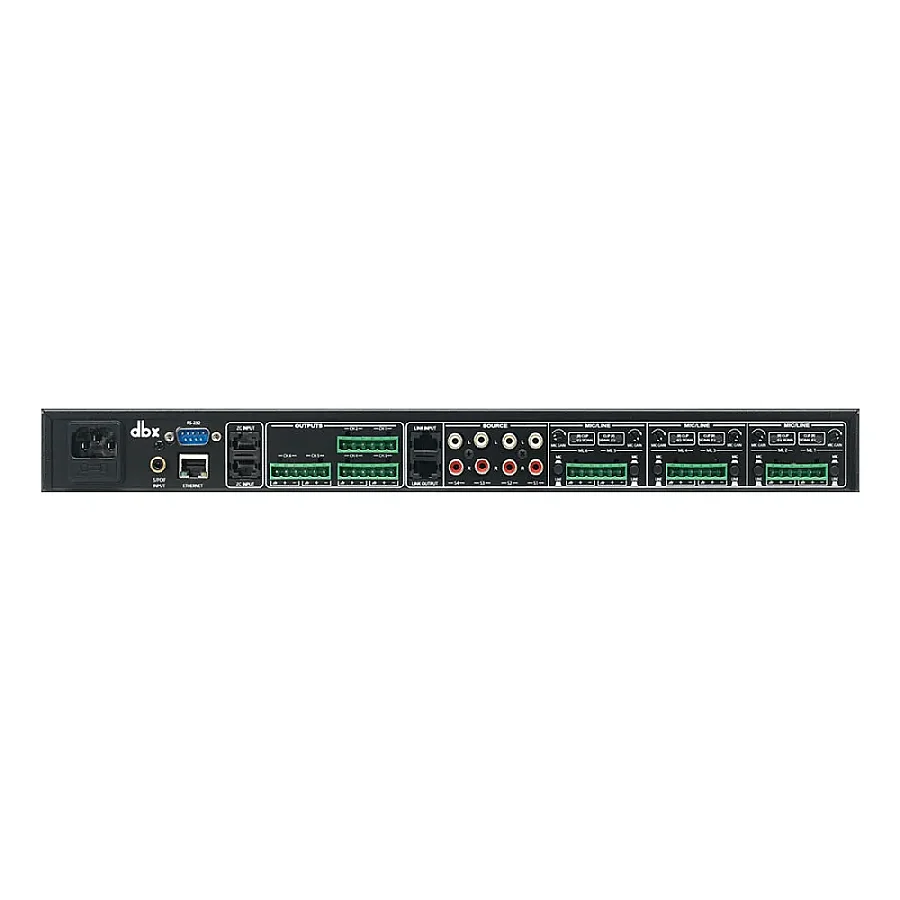

| Analog ve Dijital Giriş Yapısı | 6x Euroblock Dengeli Mikrofon/Hat Girişi, 4 Çift Dengelenmemiş Mono-Birleştirmeli RCA Girişi, 1x 2-Kanallı S/PDIF Dijital Giriş |
| Giriş Empedans Değerleri | Euroblock: Dengeli >50 kOhm, Dengelenmemiş >25 kOhm; RCA Portu: Dengelenmemiş >25 kOhm (Tüm girişler RF koruma filtreli) |
| Maksimum Giriş Seviyeleri | Euroblock Mikrofon/Hat Hatları: +20 dBu; RCA Analog Hatları: +12 dBu |
| Mikrofon Ön Amfi Kazancı / EIN | Kanal Başına Donanımsal 30 ila 60 dB Ayar Potu; Eşdeğer Giriş Gürültüsü (EIN): < -118 dBu (22 Hz - 22 kHz, 150 Ohm kaynak) |
| Mikrofon Fantom Gücü | Euroblock Mikrofon Girişleri İçin Merkezden Anahtarlamalı +15 VDC Yerleşik Güç Desteği |
| Analog Çıkış Konnektörleri | 6x Euroblock Dengeli ve RF Korumalı Çıkış Portu; Maksimum Çıkış Seviyesi: +20 dBu |
| Çıkış Empedans Değerleri | Dengeli Yapıda: 120 Ohm; Dengelenmemiş Yapıda: 60 Ohm |
| Ses Dönüştürücü (AD/DA) Sistemi | dbx Type IV Ses Çevirici Mimarisi; Dijital Örnekleme Hızı: 48 kHz; Sinyal İletim Gecikmesi (Delay): Sadece 0.8 ms |
| Sistem Frekans Tepki Eğrisi | 20 Hz ile 20.000 Hz arası son derece kararlı ve doğrusal iletim (+/- 0.5 dB) |
| Dinamik Aralık Seviyeleri | A/D Line Hat Girişi: >113 dB A-Weighted; Type IV Çevirici Dinamik Alanı: >119 dB A-Weighted (22 kHz BW); Genel Dinamik Aralık: >110 dB A-Weighted |
| Distorsiyon ve Çıkış Sızıntısı | THD + Noise: +4 dBu ve 1 kHz frekansta tipik %0.003 (0 dB Gain); Kanallar Arası Sızıntı (Crosstalk): >80 dB |

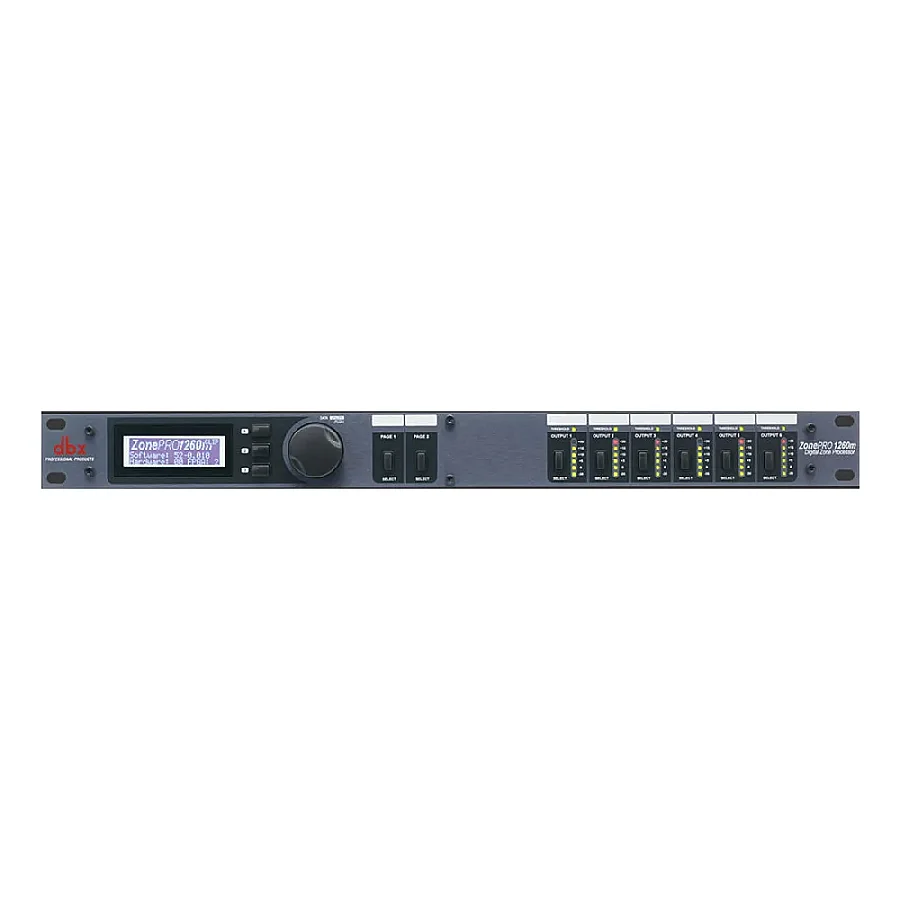

| Ön Panel Donanım Kontrolleri | Etkileşimli ön panel tasarımı; Kaynak seçimi, anons yönlendirme, bölge volümü ve mute işlevlerini izleyen LCD Ekran ve anons butonları |
| Görsel Sinyal İzleme Paneli | Çıkış bölgeleri için 6 adet bağımsız dikey LED Seviye Göstergesi (-30 ila +20 dBu arası Lightpipe teknolojili); Output Threshold dinamik eşik LED'leri |
| Ağ ve Bilgisayar Bağlantısı | 1x RJ45 Ethernet Portu, 1x RS-232 Seri Port (Windows 2000/XP/Vista/7 işletim sistemli PC veya 3. parti kontrol üniteleri için) |
| Duvar Kumandası (Remote) Arabirimi | 2x RJ-45 Uzaktan Kumanda Girişi; Giriş başına seri bağlı 6 adet, toplamda 12 adet dbx ZC serisi duvar paneli desteği (CAT5 ile 304.8 metre mesafeye kadar) |
| Güç Girişi / Termal Yayılım | 100-240 VAC, 50/60 Hz Otomatik Algılamalı Evrensel Trafolu Şebeke Girişi; Güç Tüketimi: 27 Watt; Termal Isı Değeri: <92.13 BTU |
| Fiziksel Ölçüler ve Ağırlık | 48.26 x 19.69 x 4.45 cm (19" Standart 1U Rack Tipi Şasi); Ağırlık: 2.81 kg (6.2 lbs) |
| Kutu İçeriği | dbx ZonePRO 1260m Dijital Bölge İşlemcisi, RS-232 Null Modem Bağlantı Kablosu, Ethernet Crossover Bağlantı Kablosu, ZonePRO Yazılım CD-ROM'u, Kurulum Kılavuzu |
