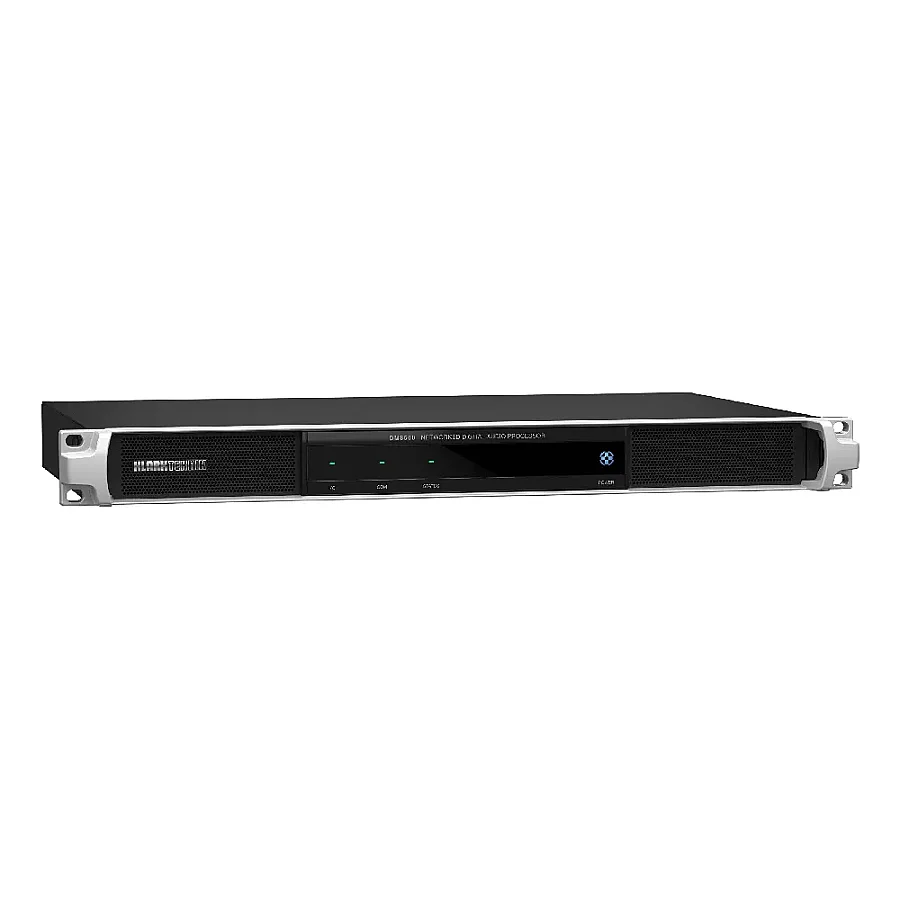

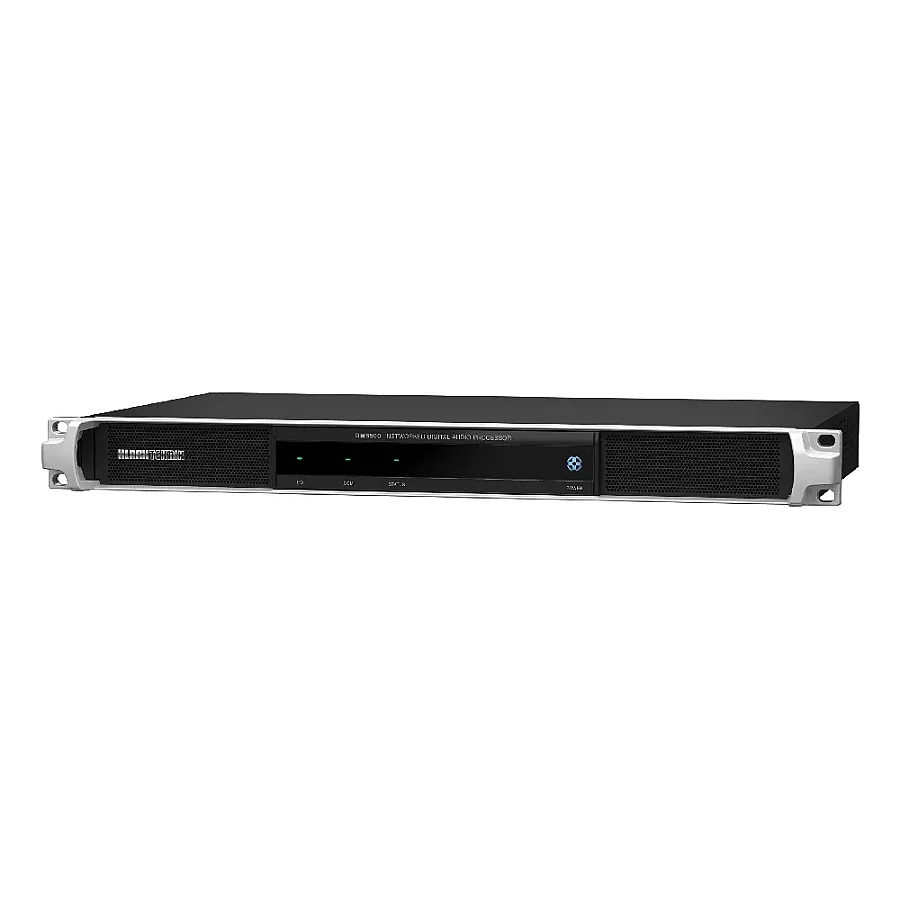

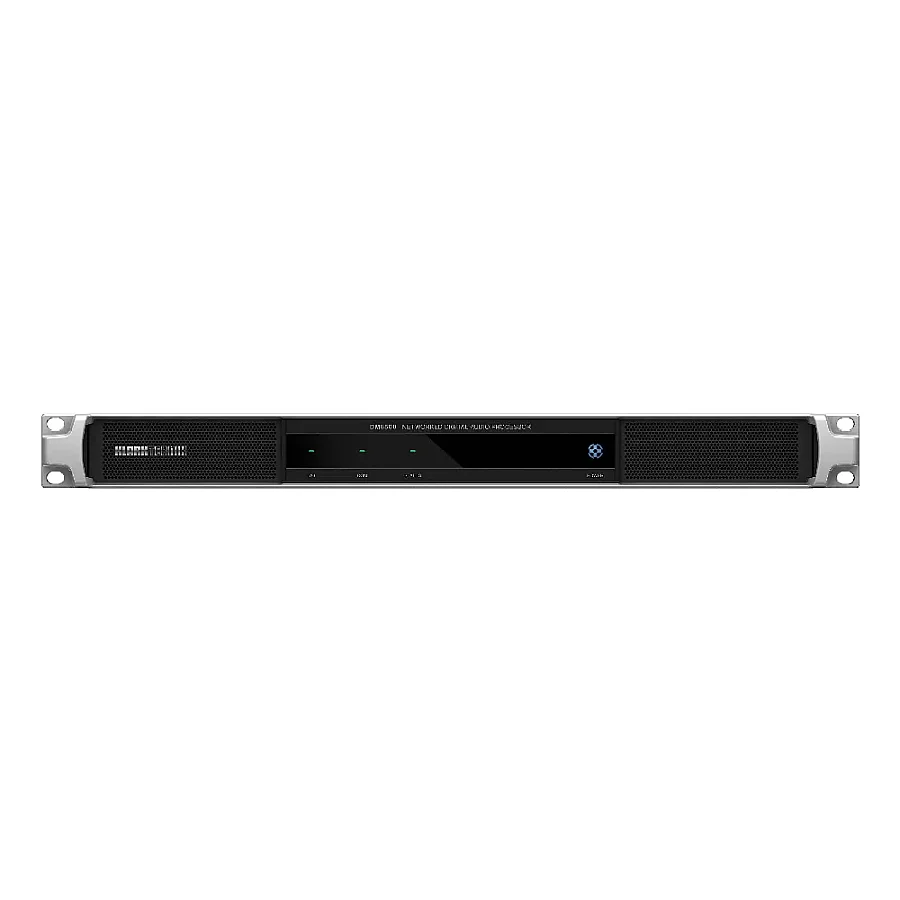

Klark Teknik DM8500, toplantı odaları, mahkeme salonları ve kurumsal tesisler için tasarlanmış gelişmiş bir dijital ses işlemcisidir. 24 kanallı geniş bant Akustik Eko İptali (AEC) teknolojisi sayesinde ikincil oda yansımalarını etkili bir şekilde temizleyerek kristal netliğinde iletişim sağlar. Çift yedekli 64x64 Dante/AES67 ağ mimarisi, 16 kanallı ULTRANET çıkış bus'ı ve dahili otomatik mikser işlevselliği ile esnek ses yönlendirme imkanı sunar. USB bağlantısı üzerinden bilgisayar tabanlı konferans sistemleriyle tam uyumlu çalışan cihaz, Ethernet ve RS-232 portları üzerinden uzaktan kolayca kontrol edilir.
Klark Teknik DM8500, yönetim kurulu odaları, meclis salonları, mahkeme salonları ve profesyonel konferans alanları gibi sabit kurulum uygulamaları için tasarlanmış yüksek performanslı bir ağ tipi dijital ses işlemcisidir. Kullanıcı dostu DSP mimarisi, gelişmiş yönlendirme seçenekleri ve otomatik mikser fonksiyonları ile karmaşık ses altyapılarını tek bir merkezden yönetme imkanı sağlar.
Cihaz, ikincil oda yansımalarını ve yankıları sinyal yolundan etkili bir şekilde temizleyen 24 kanallı geniş bant Akustik Eko İptali (AEC) teknolojisi ile donatılmıştır. Esnek yapılandırılabilir 6 adet AEC modülü sayesinde çoklu mikrofon kurulumlarında bile kristal netliğinde konuşma anlaşılırlığı elde edilir. Dahili otomatik mikser işlevselliği, konuşmacı hatlarını akıllıca yöneterek gürültü birikimini önler.
Yüksek kanallı ağ gereksinimlerini karşılamak üzere tasarlanan işlemci, çift yedekli RJ-45 konnektörleri üzerinden 64x64 Dante / AES67 ses taşıma kapasitesi sunar. Ayrıca dijital sinyal dağıtımı için 16 kanallı ULTRANET çıkış veri yoluna sahiptir. Sürücüsüz Class-compliant USB bağlantısı, bilgisayar tabanlı yazılımsal konferans uygulamalarıyla (soft-codec) tak-çalıştır entegrasyon imkanı sunar.

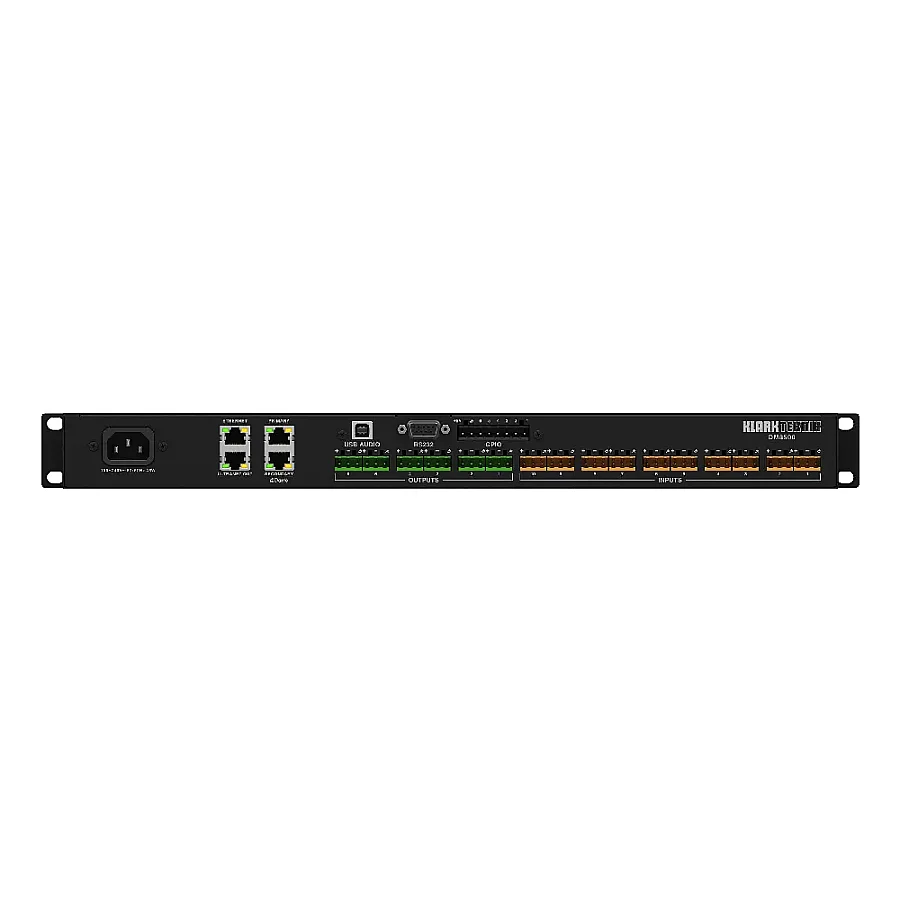

Cihaz üzerinde yüksek dinamik aralığa sahip 10 adet analog mikrofon/hat girişi ve 6 adet dengeli hat seviyesi çıkışı yer alır. Bütünleşik Ethernet bağlantı noktası ve gömülü HTML sunucusu sayesinde özel kontrol sayfaları üzerinden sistem ayarları kolayca yönetilebilir. RS-232 seri portu ve 6 adet genel amaçlı giriş/çıkış (GPIO) konnektörü, üçüncü taraf otomasyon sistemleri ve harici tetikleyicilerle eksiksiz entegrasyon sağlar.
| Klark Teknik DM8500 DSP ve Akustik Eko İptalli Ağ Tipi Dijital Ses İşlemcisi Teknik Özellikler | |
|---|---|
| Analog Girişler | |
| Kanal Sayısı | 10 |
| Konnektör Tipi | Analog, Elektronik Dengeli Euroblock Konnektörler |
| Giriş Empedansı | 10 kΩ |
| Maksimum Giriş Seviyesi | 24 dBu |
| Kazanç Aralığı | 0 ile 66 dB arası |
| Ortak Mod Bastırma Oranı (CMRR) | Tipik -60 dB @ 1 kHz |
| Kanal Geçişi (Crosstalk) | < -75 dB @ 1 kHz |
| Fantom Güç | +48 VDC, Kanal Başına 7 mA |
| Analog Çıkışlar | |
| Kanal Sayısı | 6 |
| Konnektör Tipi | Analog, Elektronik Dengeli Euroblock Konnektörler |
| Çıkış Empedansı | 200 Ω, Dengeli |
| Maksimum Çıkış Seviyesi | -31 dBu ile 24 dBu arası |
| Dante Ağ Arayüzü | |
| Kanal Sayısı | 64 Giriş / 16 Çıkış |
| Konnektör Tipi | 2 x RJ-45 (Çift Yedekli) |
| Örnekleme Hızı | 48 kHz |
| Çözünürlük | 24-Bit |
| Gecikme Süreleri | DM8500 Dahili Gecikme: <1.8 ms DM8500 Dante Gecikmesi: 0.25, 0.5, 1 veya 5 ms (Dante Controller ile ayarlanabilir) |
| Saat Senkronizasyonu | Gelen Dante Saati veya DM8500 Dahili Saati |
| Ultranet Dijital Ağ | |
| Kanal Sayısı | 16 Çıkış |
| Konnektör Tipi | RJ45 |
| Örnekleme Hızı | 48 kHz |
| Gecikme Süresi | <1.8 ms |
| Kablo Tipi ve Uzunluğu | Ekranlı Cat 5 (75 m / 250' ye kadar) |
| USB Ses Arayüzü | |
| Kanal Sayısı | 2 Giriş / 2 Çıkış |
| Çözünürlük ve Örnekleme Hızı | 16-Bit / 48 kHz |
| Uyumluluk Standartı | Audio Class 1.0 Uyumlu |
| Konnektör Tipi | USB Type-B |
| Genel Amaçlı Giriş/Çıkış (GPIO) | |
| Kanal Sayısı | 6 |
| Giriş Gerilimi | 0 - 5 V |
| Giriş Empedansı | 4.7 kΩ - 5 V (2 Telli Mod) / > 1 MΩ (3 Telli Mod) |
| Çıkış Gerilimi | 0 / 5 V (Yüksüz) |
| Çıkış Empedansı | 550 Ω (Kaynak) / 10 Ω (Alıcı) |
| Çıkış Akımı | -1 mA (Kaynak) (Vo ≥ 4 V) / 20 mA (Alıcı) (Vo ≤ 0.4 V) |
| +5V Besleme Akımı | Maksimum 150 mA |
| RS-232 Seri Arayüz | |
| Format | 8-N-1, 38.400 Baud |
| Konnektör Tipi | DB9 Dişi |
| Performans | |
| Frekans Tepkisi | 20 Hz - 20 kHz (±1 dB, +4 dBu Girişten Çıkışa) |
| THD + N | <0.005% (1 kHz @ 0 dB Kazanç, +4 dBu Çıkış, Bant Genişliği = 20 Hz - 20 kHz) |
| Eşdeğer Giriş Gürültüsü (EIN) | -125 dBu (Bant Genişliği = 20 Hz - 20 kHz, Kazanç = 66 dB, RS = 150 Ω) |
| Dinamik Aralık | >105 dB (20 kHz Bant Genişliği, Ağırlıksız) |
| A/D ve D/A Dönüşümü | Çok Bitli Sigma-Delta Dönüşümü |
| Akustik Eko İptali (AEC) İşleme | |
| AEC Modül Desteği | 6 Adet AEC Modülü Desteği (Toplam 24 Kanala Kadar) |
| Eko Bastırma Süresi (Tail Length) | 4 Kanal ile 150 ms veya 2 Kanal ile 300 ms Seçenekleri |
| Modül Yapılandırması | Her AEC Modülü Bireysel Olarak Ayarlanabilir |
| AEC Yakınsama Hızı (Convergence) | 100 dB/sn'ye kadar |
| Güç Gereksinimleri | |
| Çalışma Gerilimi | 100 - 240 VAC, 50/60 Hz (±%10) |
| Güç Tüketimi | <48 W |
| Genel ve Fiziksel Özellikler | |
| Çalışma Sıcaklığı | 0 - 45°C (32 - 113°F) |
| Depolama Sıcaklığı | -20 - 60°C (-4 - 140°F) |
| Boyutlar (Y x G x D) | 4.4 x 48.3 x 29.3 cm (1.7 x 19.0 x 11.5 inç) |
| Ağırlık | 3.6 kg (7.9 lb) |
| Kutu İçeriği | |
| Dahil Edilen Öğeler | Klark Teknik DM8500 İşlemci, Güç Kablosu |
